สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

สืบเนื่องจากเมื่อประมาณช่วงประมาณปลายปีที่แล้วที่ผมได้พาเพื่อนๆ ไปทำความรู้จักกันกับคุณลักษณะต่างๆ ของจุดต่อที่สามารถจะแบ่งออกได้ตามประเภทหลักๆ ของ โครงสร้างของหลังคายื่น หรือ CANOPY ROOF STRUCTURE ทั้ง 3 ประเภทซึ่งจะประกอบไปด้วย
1. โครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรง
2. โครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึง
3. โครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัด

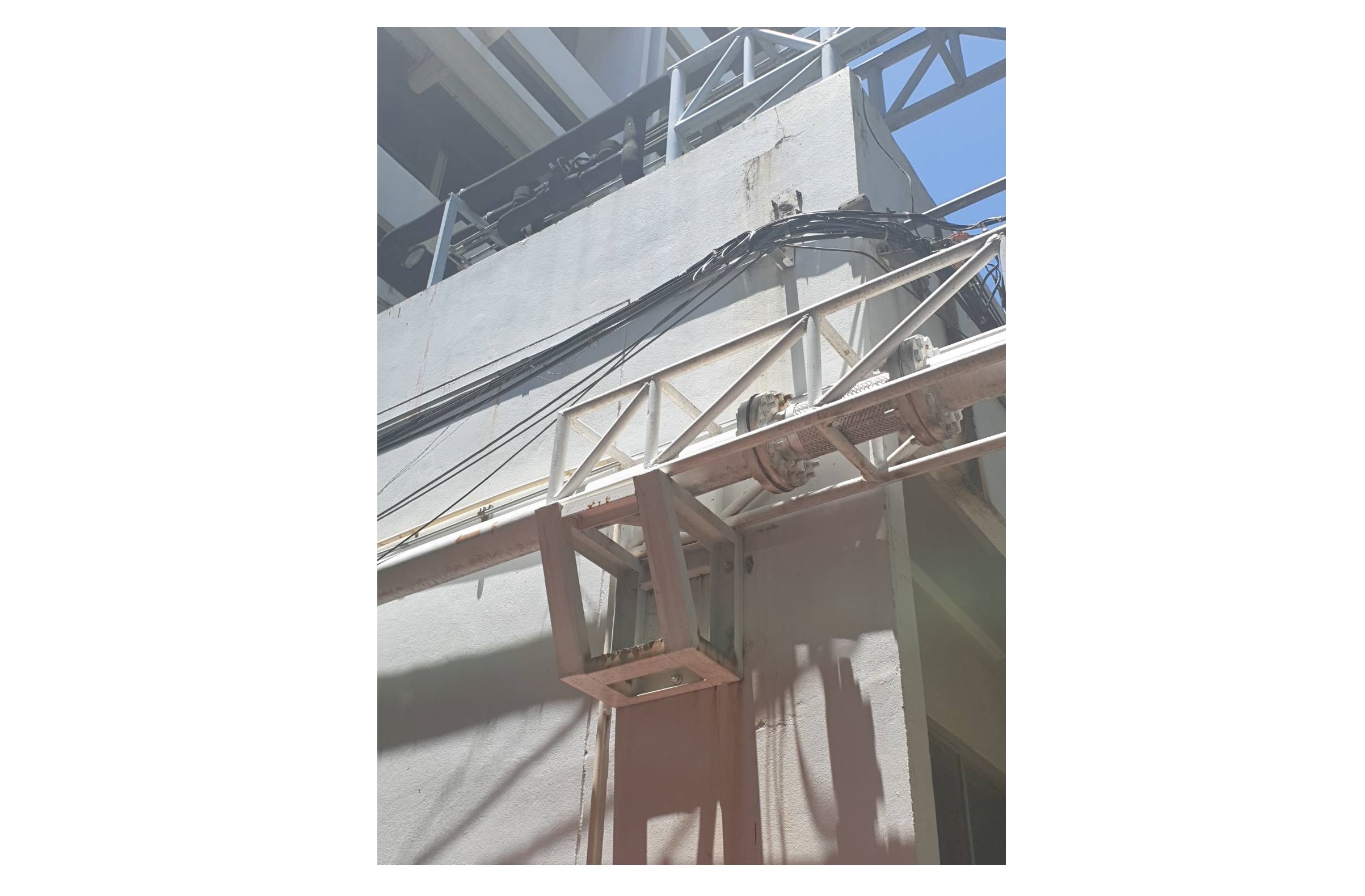

เมื่อประมาณสองสัปดาห์ก่อนหน้านี้ผมได้มีโอกาสกลับไปเยี่ยมเยียนสถานศึกษาสมัยที่เรียนอยู่ในระดับ ปวส และ ปริญญาตรีต่อเนื่องและผมได้ไปพบว่าที่ด้านหน้าอาคารไทย-ฝรั่งเศสนั้นได้มีการก่อสร้างโครงสร้างของหลังคายื่นประเภทที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงซึ่งแลดูมีความน่าสนใจดี ผมจึงขออนุญาตทำการเก็บรูปเอามาฝากเพื่อนๆ ให้ได้รับชมด้วยนะครับ

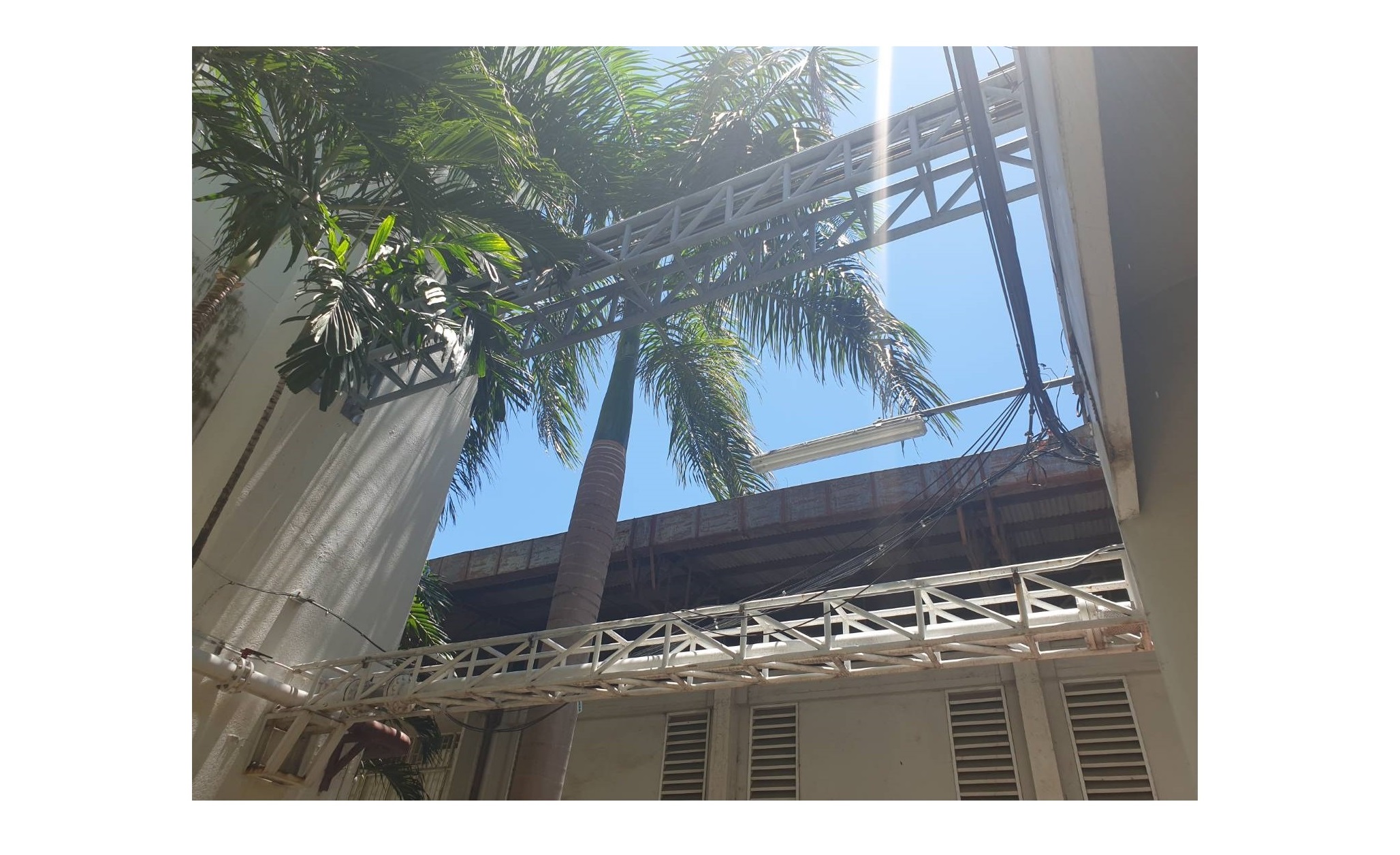

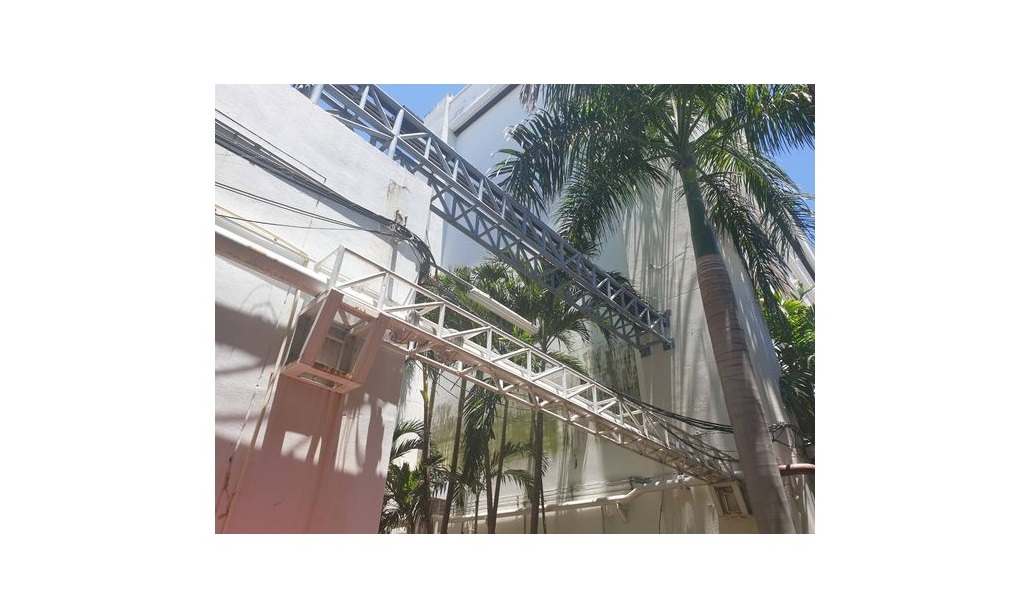

หากเพื่อนๆ ได้รับชมรูปของโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงที่ผมได้นำเอามาฝากแล้วเพื่อนๆ ก็น่าที่จะสังเกตเห็นได้ว่า ที่บริเวณปลายในสุดของโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงดังกล่าวนี้ ซึ่งจะเป็นบริเวณจุดรองรับของโครงสร้างด้วยจะถูกทำให้มีขนาดความลึกที่มากเป็นพิเศษ สาเหตุที่เป็นเช่นนี้เพราะว่าผู้ออกแบบนั้นมีความตั้งใจที่จะให้ชิ้นส่วนของโครงสร้างในบริเวณนี้สามารถที่จะถ่ายเท แรงดัด หรือ FLEXURAL FORCE ซึ่งในที่สุดก็จะถูกแปลงให้เป็น แรงดึง หรือ TENSION FORCE และ แรงอัด หรือ COMPRESSION FORCE ที่กระทำในลักษณะเป็น แรงคู่ควบ หรือ COUPLER FORCE จากตัวโครงสร้างซึ่งจะมีอยู่ค่อนข้างมากไปยังบริเวณจุดรองรับให้มีค่าที่น้อยลงไปเนื่องด้วยที่บริเวณนี้เจ้าชิ้นส่วนของโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงนี้จะมี ระยะแขนของแรง หรือ LEVER ARM ที่มากเป็นพิเศษนั่นเองครับ

ถ้าหากผมจำไม่ผิด เจ้าโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงที่ผมได้นำเอามาฝากเพื่อนๆ ในวันนี้ได้ถูกก่อสร้างมานานมากๆ แล้ว พูดง่ายๆ ก็คือตั้งแต่ผมเข้าเรียน ผมก็เห็นเจ้าโครงสร้างนี้ถูกก่อสร้างแล้ว ดังนั้นความน่าสนใจของเจ้าโครงสร้างนี้ก็คือ แนวคิดในการออกแบบของผู้ออกแบบงานวิศวกรรมโครงสร้างในอดีตนั้นมีความลึกซึ้งและน่าสนใจเป็นอย่างมาก ถึงแม้ว่าในอดีตจะยังไม่มีซอฟต์แวร์ทางไฟไนต์เอลิเม้นต์ที่มีความทันสมัยเหมือนกันกับในปัจจุบันนี้แต่ผู้ออกแบบเองก็ยังสามารถที่จะมีแนวคิดและสามารถทำการออกแบบรูปทรงและรูปแบบต่างๆ ของโครงสร้างให้ออกมามีความแข็งแรงและมีเสถียรภาพที่ดีได้นั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#รูปแบบของโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นในการรับแรงที่มีความน่าสนใจ
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

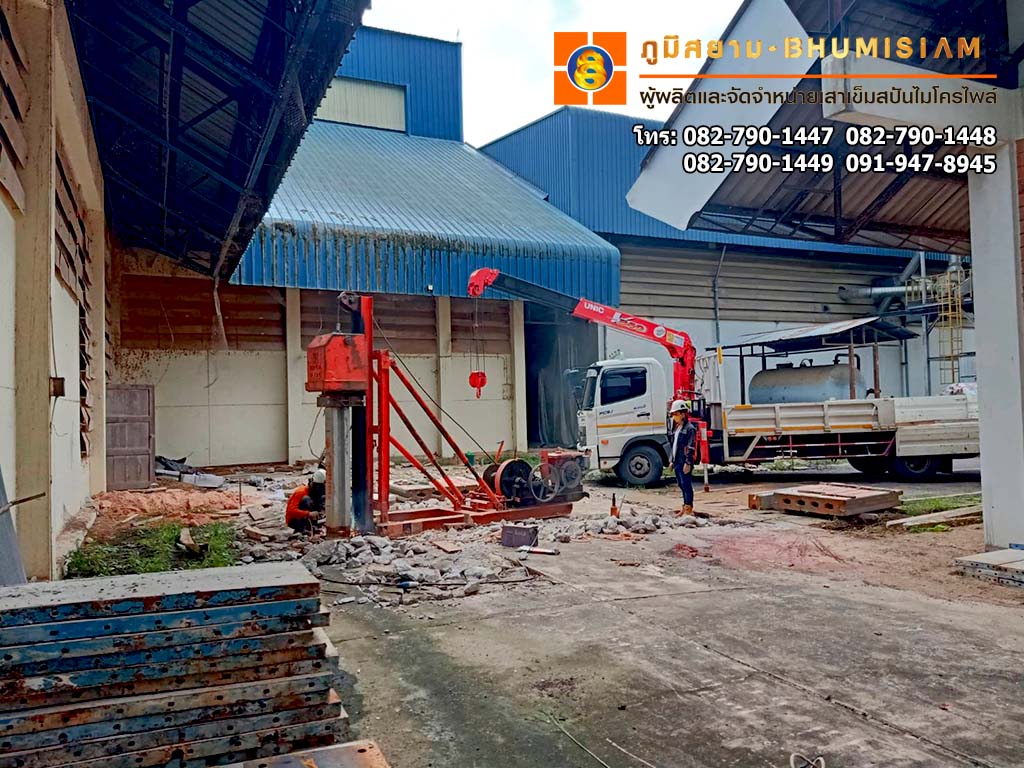

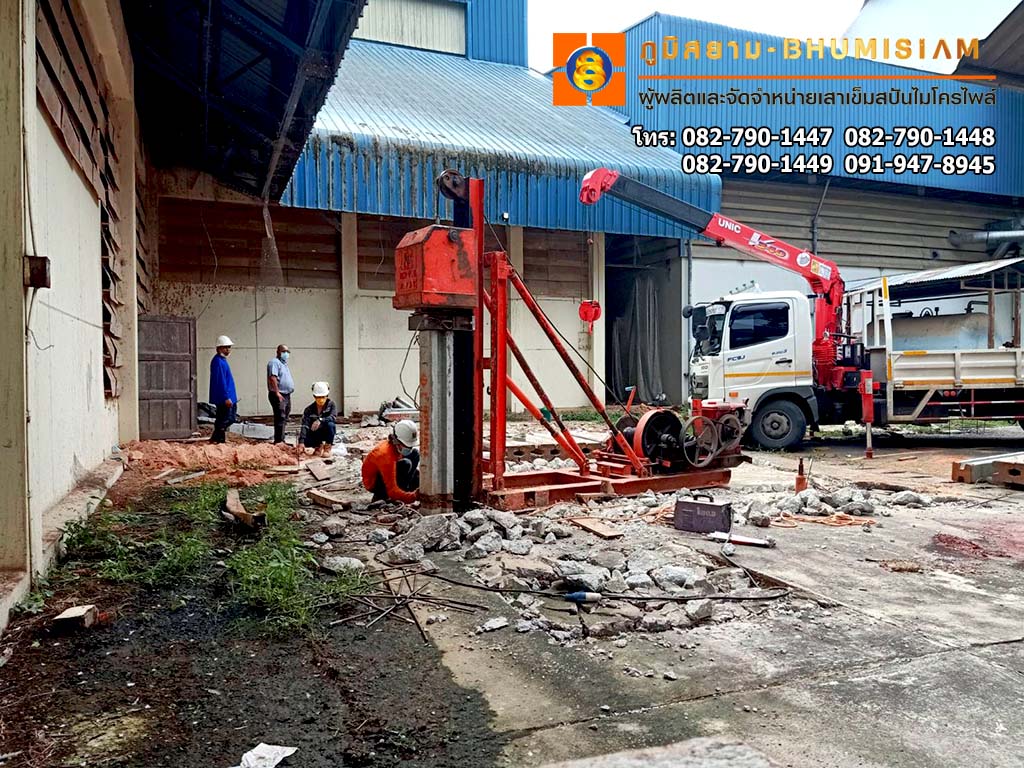

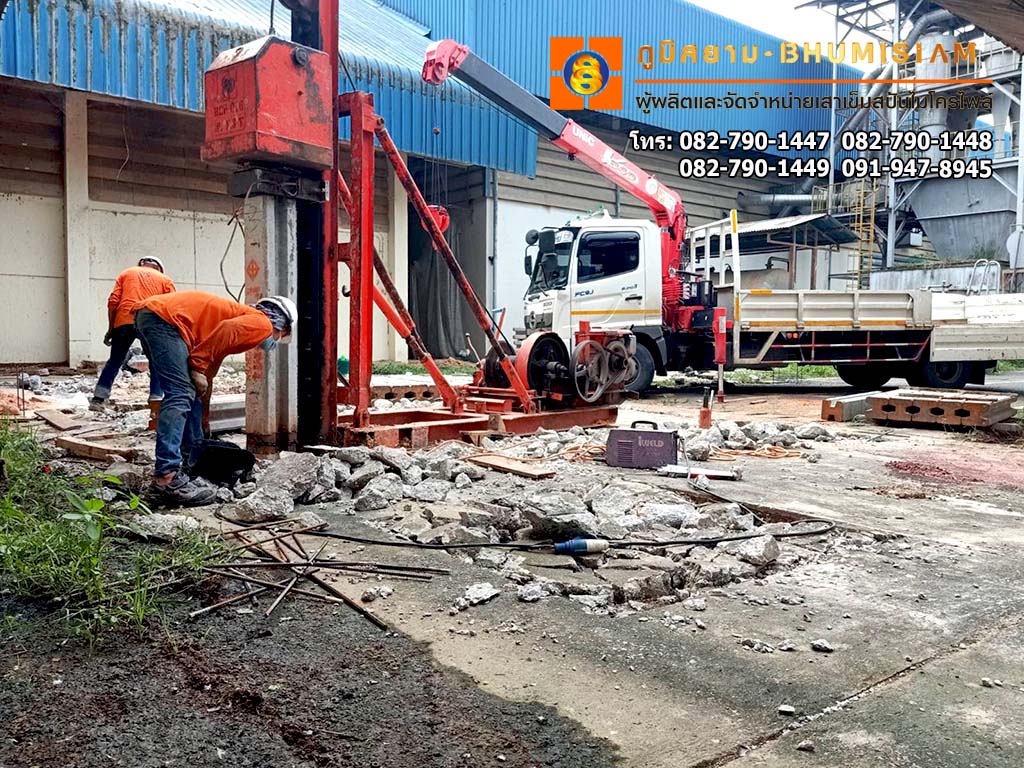

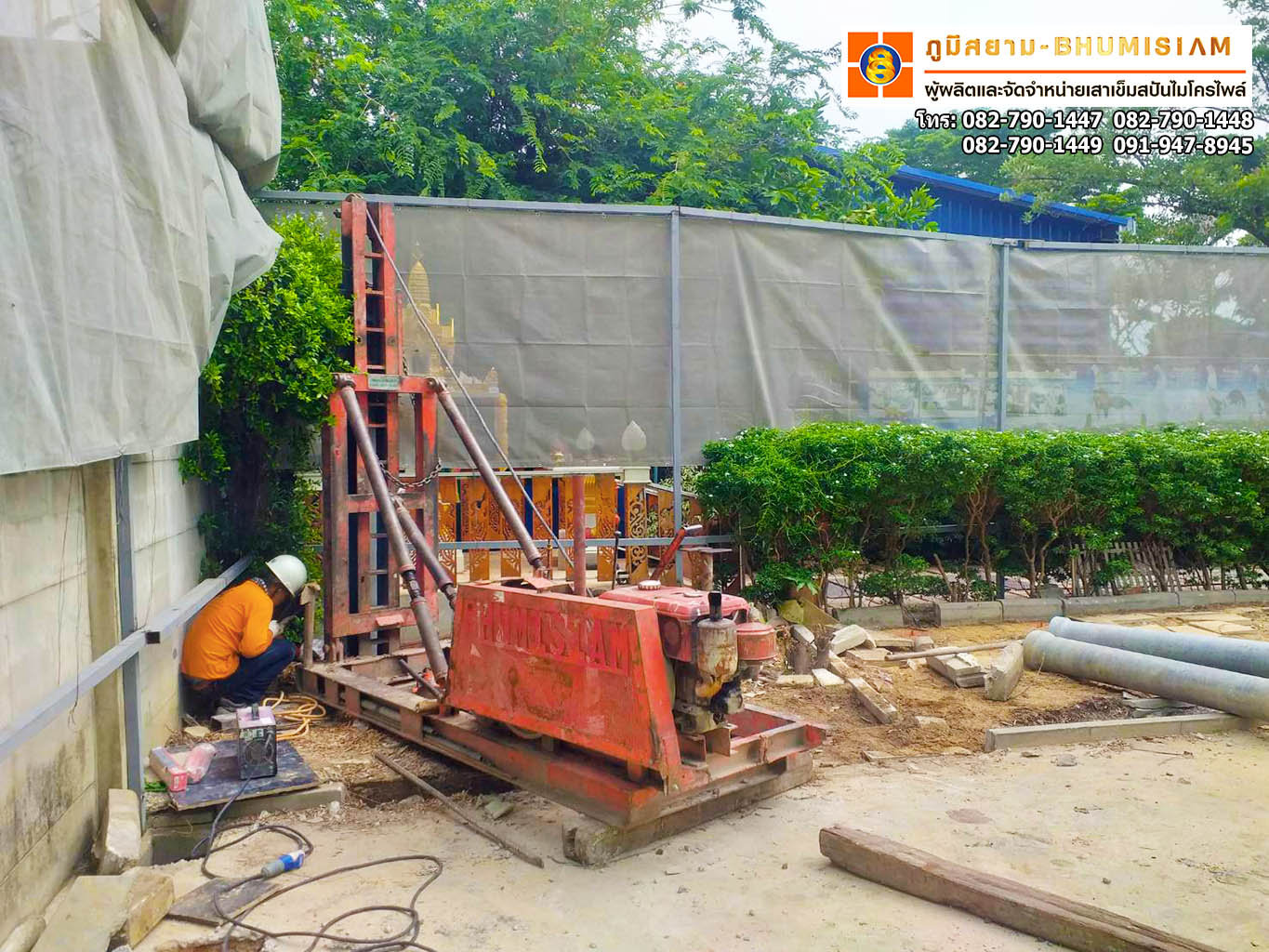

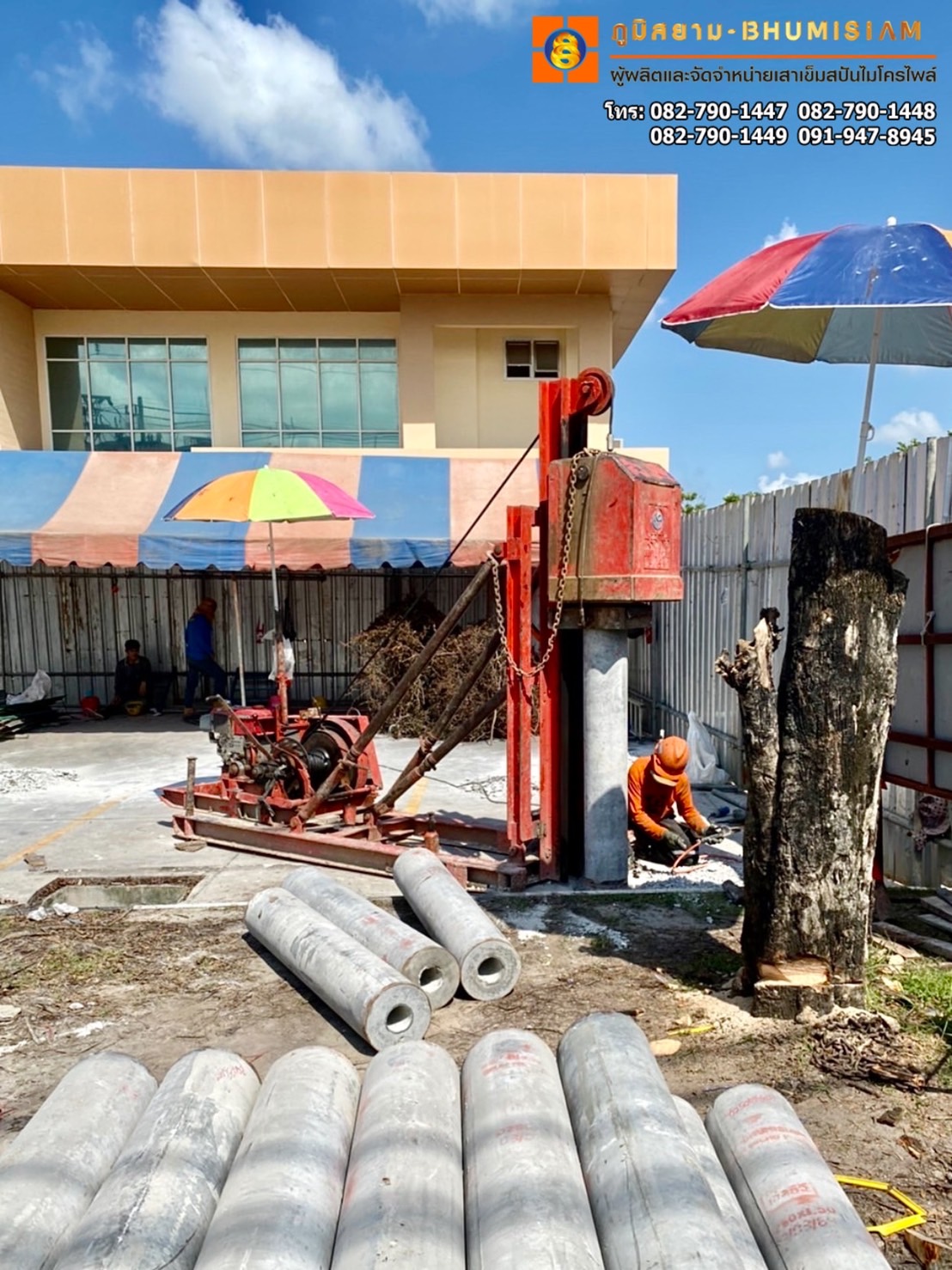

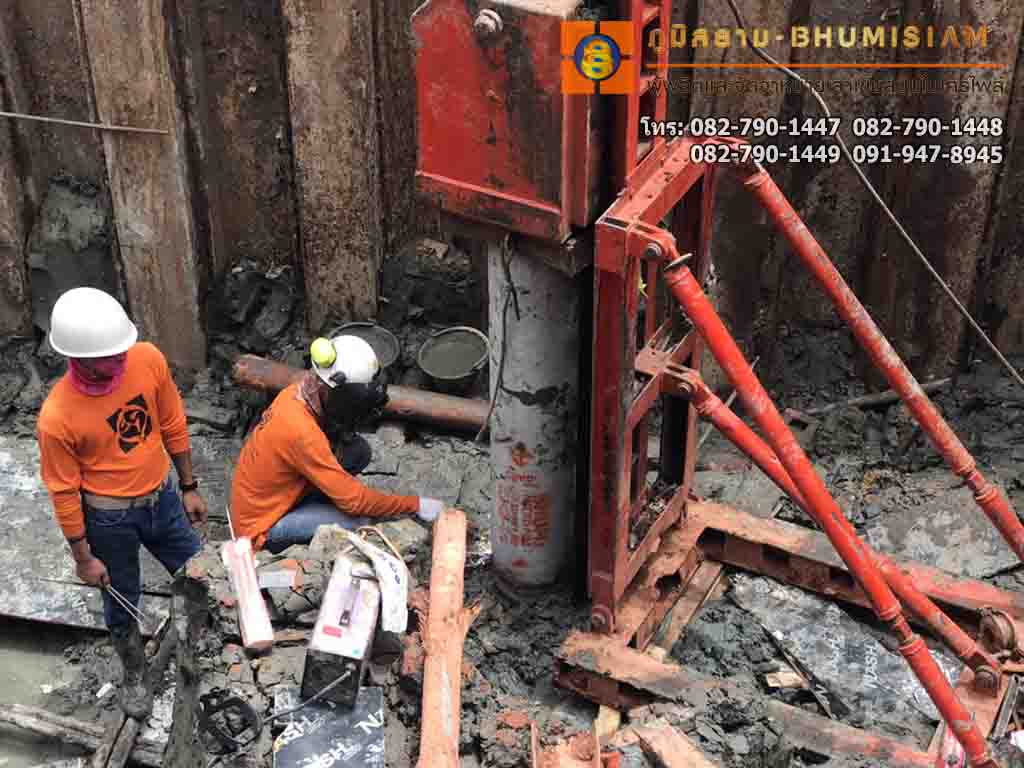

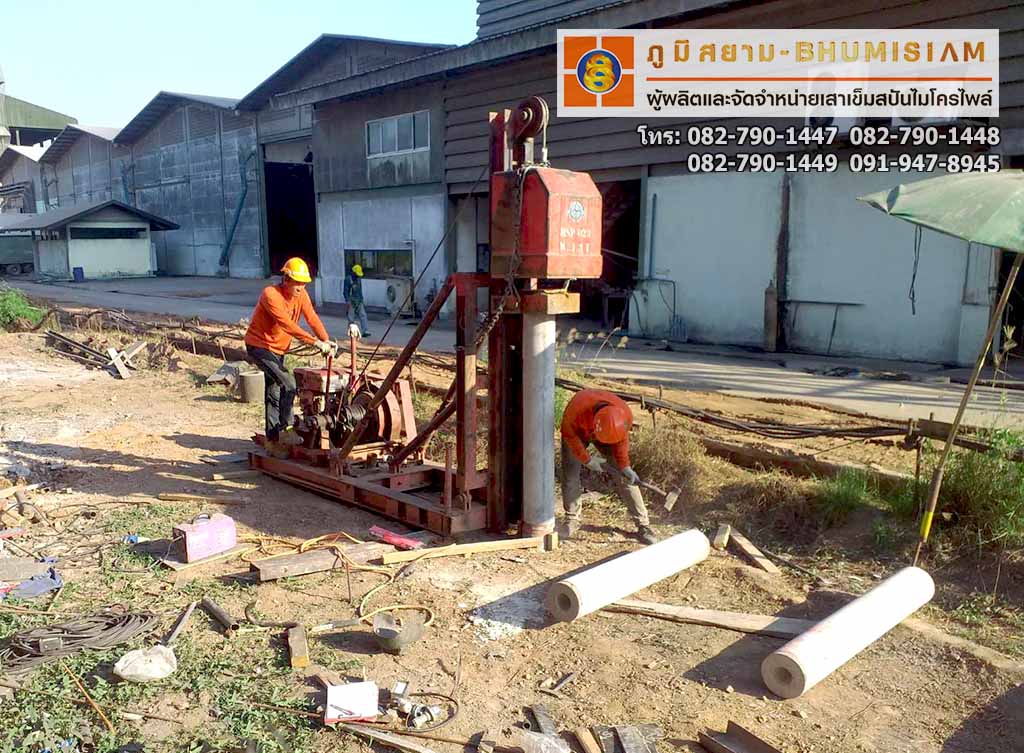

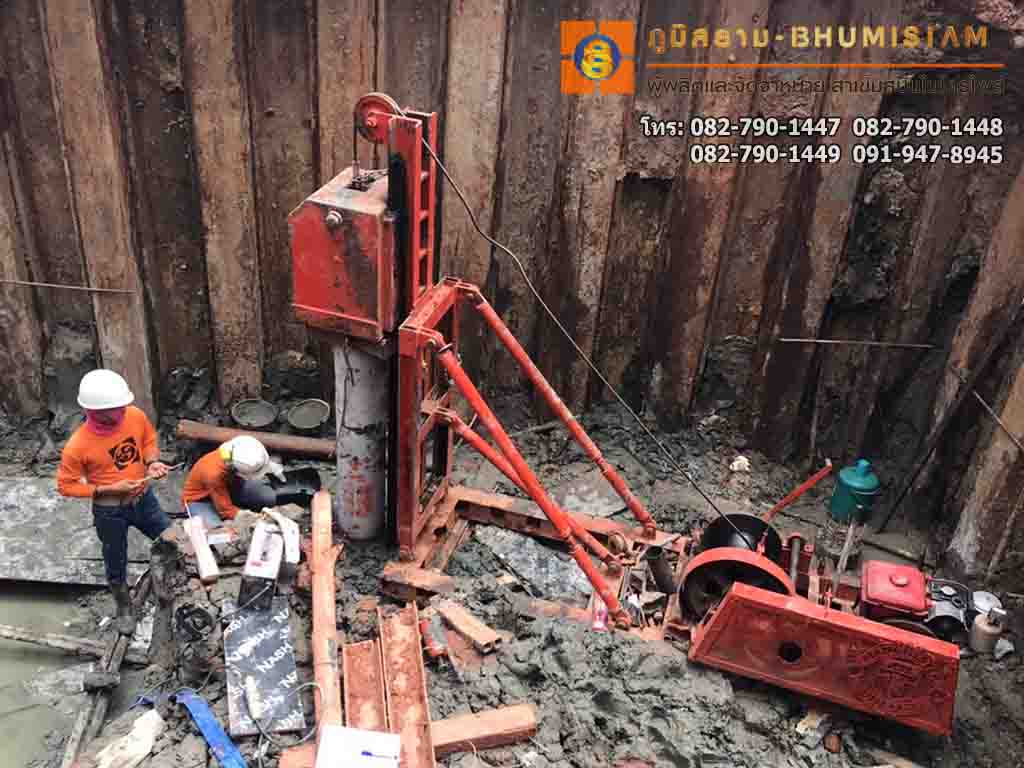

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

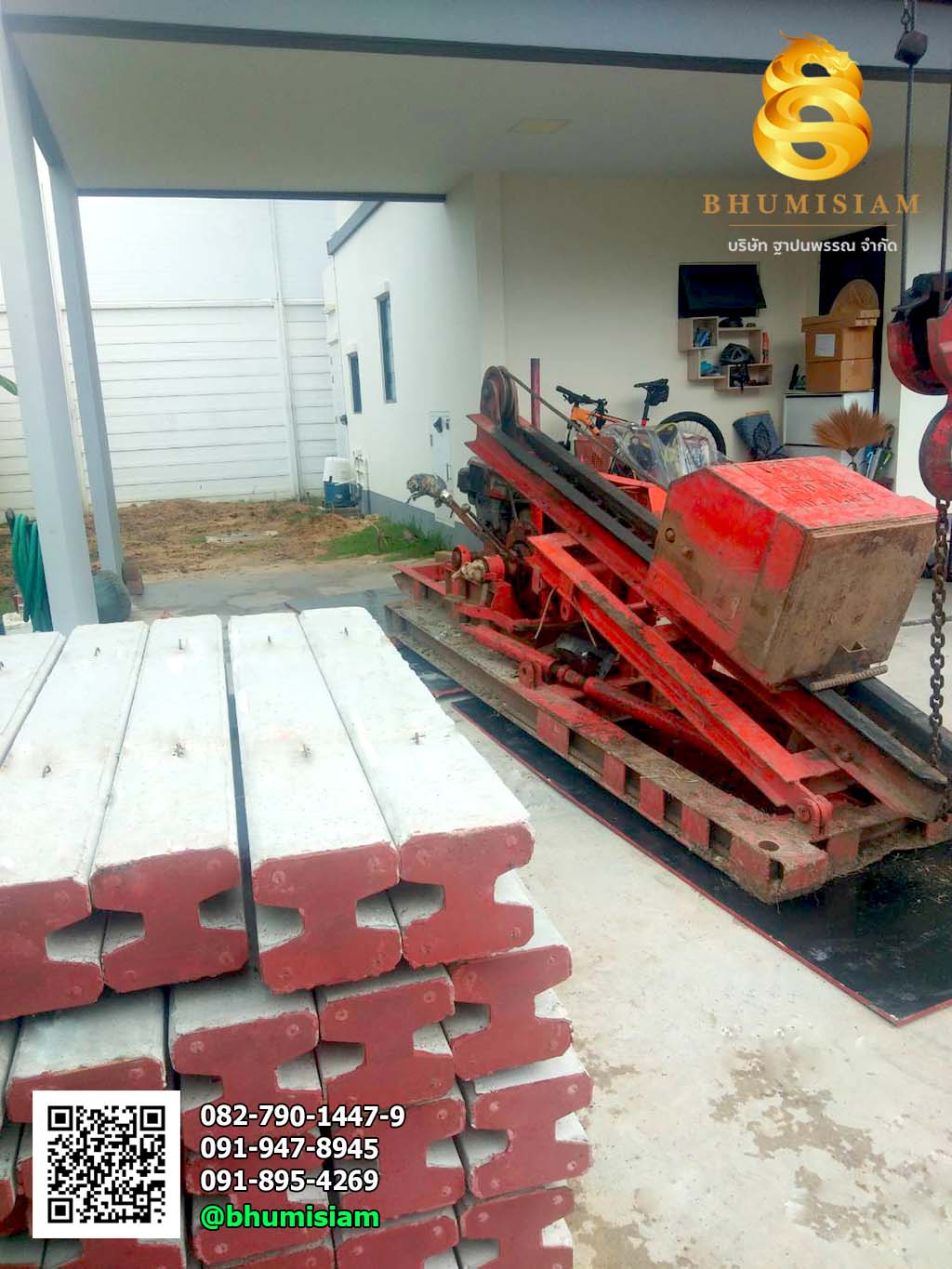

บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
☎️ 091-8989-561
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

เนื่องจากเมื่อประมาณช่วงประมาณต้นเดือนที่ผ่านมานั้นผมได้ทำการอธิบายและหยิบยกนำเอาตัวอย่างของการคำนวณออกแบบเกี่ยวกับเรื่องโครงสร้างแป้นหูช้าง คสล หรือ RC CORBEL ให้กับเพื่อนๆ ได้รับชมกันไปแล้วในการโพสต์ครั้งนั้น ซึ่งก็มีข้อความเข้ามาในอินบ็อกซ์ส่วนตัวของผมในทำนองว่า เท่าที่อ่านจากคำอธิบายของผมและได้ศึกษาจากรายละเอียดของการเสริมเหล็กแล้วแสดงว่า รูปแบบของการวิบัติของโครงสร้างแป้นหูช้าง คสล นั้นจะไม่ได้เกิดเนื่องจากแรงเฉือนธรรมดาทั่วๆ ไปหรือพูดง่ายๆ ก็คือ มักจะเกิดจากการที่โครงสร้างต้องเผชิญกับแรงกระทำของ แรงเฉือนโดยตรง หรือ DIRECT SHEAR ซึ่งก็มีประเด็นคำถามเข้ามาด้วยก็คือ รูปแบบของการวิบัติของโครงสร้างแป้นหูช้าง คสล นั้นเกิดขึ้นเนื่องแรงกระทำของแรงเฉือนโดยตรงเพียงรูปแบบนี้รูปแบบเดียว ใช่หรือไม่?

ซึ่งผมก็ได้ให้คำตอบไปว่า ไม่ใช่ นั่นเป็นเพราะว่าในความเป็นจริงนั้นโครงสร้างแป้นหูช้าง คสล ก็ไมได้มีความแตกต่างออกไปจากโครงสร้างอื่นๆ ที่มักจะมีแรงกระทำอื่นๆ กระทำแบบพร้อมๆ กันเสมอ ซึ่งก็จะส่งผลทำให้รูปแบบของการวิบัติหรือรุปแบบและตำแหน่งของรอยร้าวที่เกิดขึ้นเนื่องจากแรงกระทำต่างๆ นั้น ก็จะมีความแตกต่างกันออกไปด้วย ส่วนรูปแบบของการวิบัติดังกล่าวนั้นจะมีรูปแบบใดบ้าง ผมก็ขอให้เพื่อนๆ ได้ดูรูปตัวอย่างที่ผมได้นำเอามาโพสต์ในวันนี้ก็ได้นะ เช่น รูปแบบของการวิบัติเนื่องจากแรงดัด ซึ่งรอยร้าวจะเกิดที่บริเวณริมขอบของหน้าเสาและตัวแป้นหูช้าง รูปแบบของการวิบัติเนื่องจากแรงกระทำทางด้าน ดัด ซึ่งรอยร้าวจะเกิดที่บริเวณใกล้เคียงกันกับตำแหน่งที่แรงกระทำแบบจุดหรือ CONCENTRATED LOAD นั้นกระทำ เป็นต้นนะครับ

ซึ่งรูปแบบของการวิบัติที่ผมได้หยิบยกนำเอามาอธิบายไปข้างต้นนี้ก็จะมีความละม้ายคล้ายคลึงกันกับคำถามที่ผมได้เคยตอบไปว่า หลักในการออกแบบโครงสร้างแป้นหูช้างคืออะไร ?

ซึ่งคำตอบก็คือเราจะต้องทำการออกแบบมิให้โครงสร้างแป้นหูช้างนั้นมีกลไกการวิบัติในรูปแบบแรงเฉือน-ความเสียดทาน หรือ SHEAR-FRICTION FAILURE นั่นเป็นเพราะว่าการวิบัติของโครงสร้าง คสล เนื่องจากแรงเฉือน โดยทั่วๆ ไปนั้นมักที่จะไม่ได้เกิดจากการที่โครงสร้างต้องเผชิญกับแรงกระทำของแรงเฉือนโดยตรงแต่จะเกิดจากการที่แรงเฉือนและ แรงโมเมนต์ดัดกระทำร่วมกันจนทำให้เกิดแรงดึงทแยงหรือ DIAGONAL TENSION ขึ้นในชิ้นส่วนโครงสร้างและเมื่อแรงดึงทแยงนั้นเกิดขึ้นในหน้าตัดโครงสร้างมากกว่าค่ากำลังต้านทานแรงดึงที่วัสดุคอนกรีตจะสามารถรับได้ ประกอบกับการที่ในหน้าตัดนั้นไม่มีเหล็กเสริมมากพอที่จะต้านทานต่อแรงกระทำประเภทนี้ ก็จะทำให้เกิดรอยร้าวเนื่องจากแรงดึงทแยงหรือ DIAGONAL TENSION CRACKS ซึ่งสำหรับกรณีทั่วๆ ไปเมื่อเกิดรอยร้างแบบนี้ขึ้นเราก็มักจะพบว่าขนาดของรอยร้าวประเภทนี้จะมีขนาดที่ใหญ่มากกว่ารอยร้าวอันเนื่องมาจากแรงดัดหรือ FLEXURAL CRACKS ซึ่งนี่เองคือสาเหตุว่าเพราะเหตุใดแรงเฉือนจึงมีโอกาสที่จะทำให้โครงสร้าง คสล ของเรานั้นสามารถเกิดการวิบัติในรูปแบบทันทีทันได ซึ่งก็จะตรงกันข้ามกับรูปแบบพฤติกรรมการวิบัติเนื่องจากแรงเฉือนที่เรายังสามารถที่จะควบคุมรูปแบบการวิบัติหรือ FAILURE MODE ให้เป็นการวิบัติเนื่องจากแรงดึงเป็นหลักหรือ TENSION FAILURE หรือการวิบัติเนื่องจากแรงอัดเป็นหลัก COMPRESSION FAILURE ได้นั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#รูปแบบการวิบัติของโครงสร้างแป้นหูช้างคอนกรีตเสริมเหล็ก
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

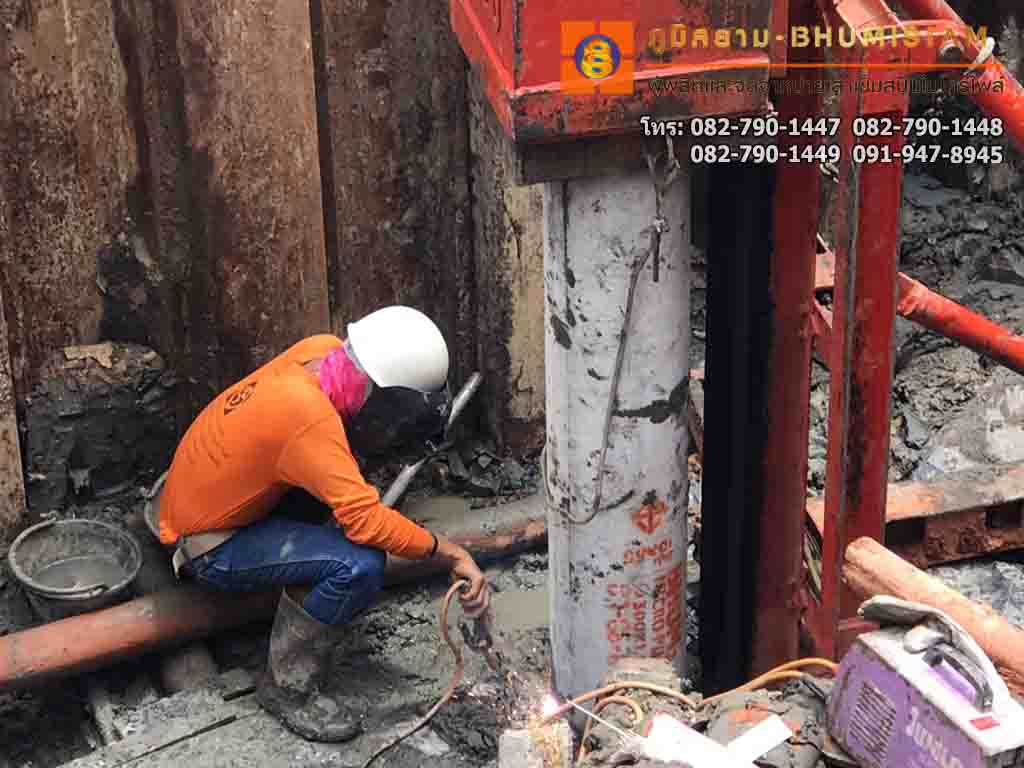

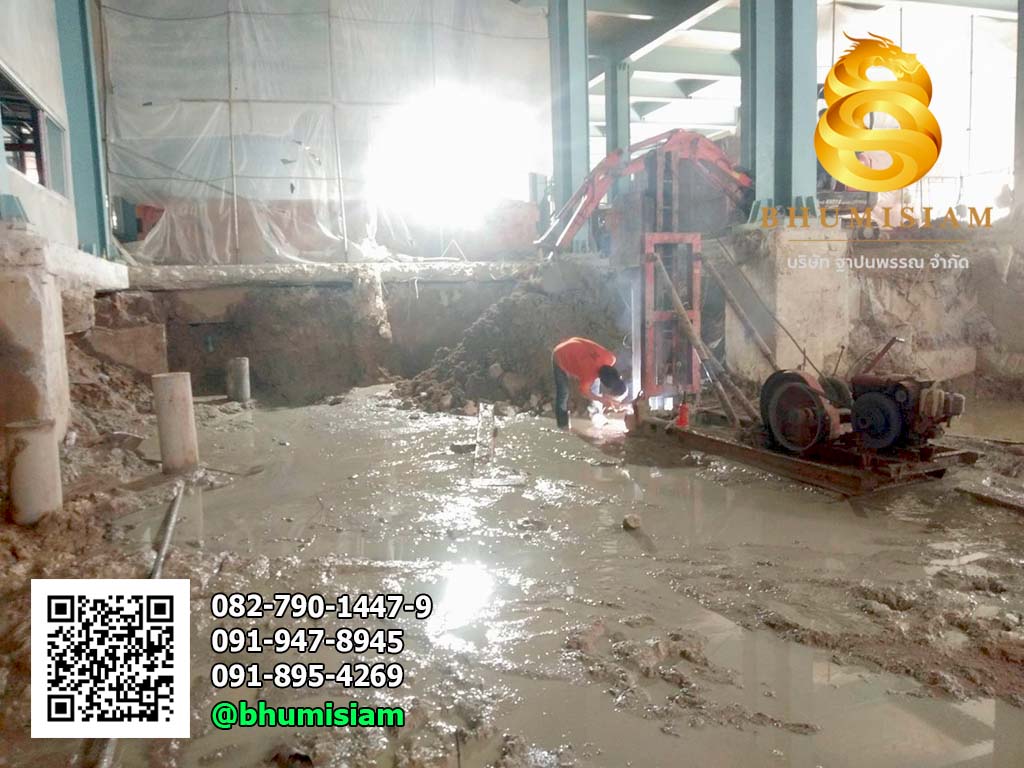

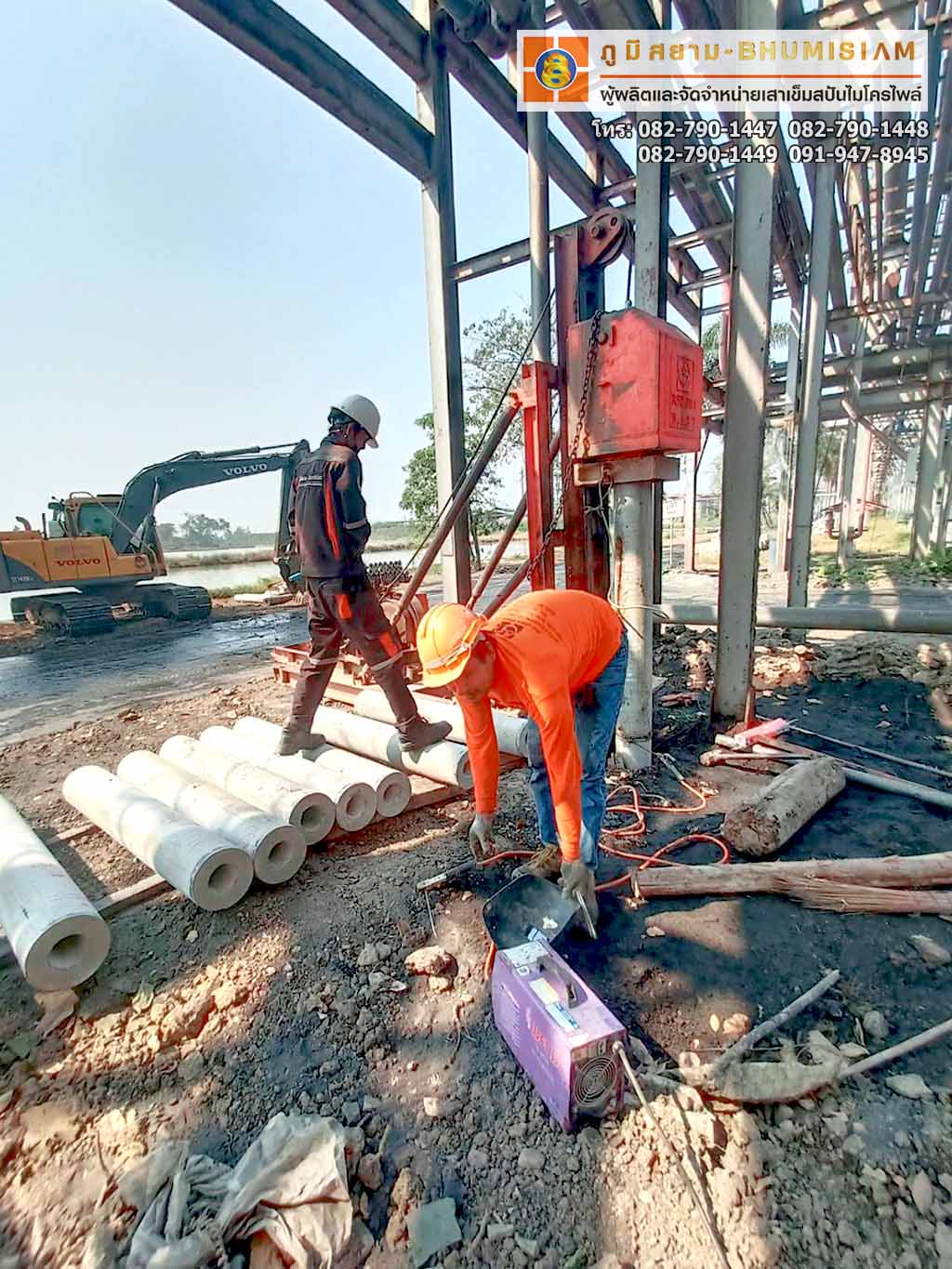

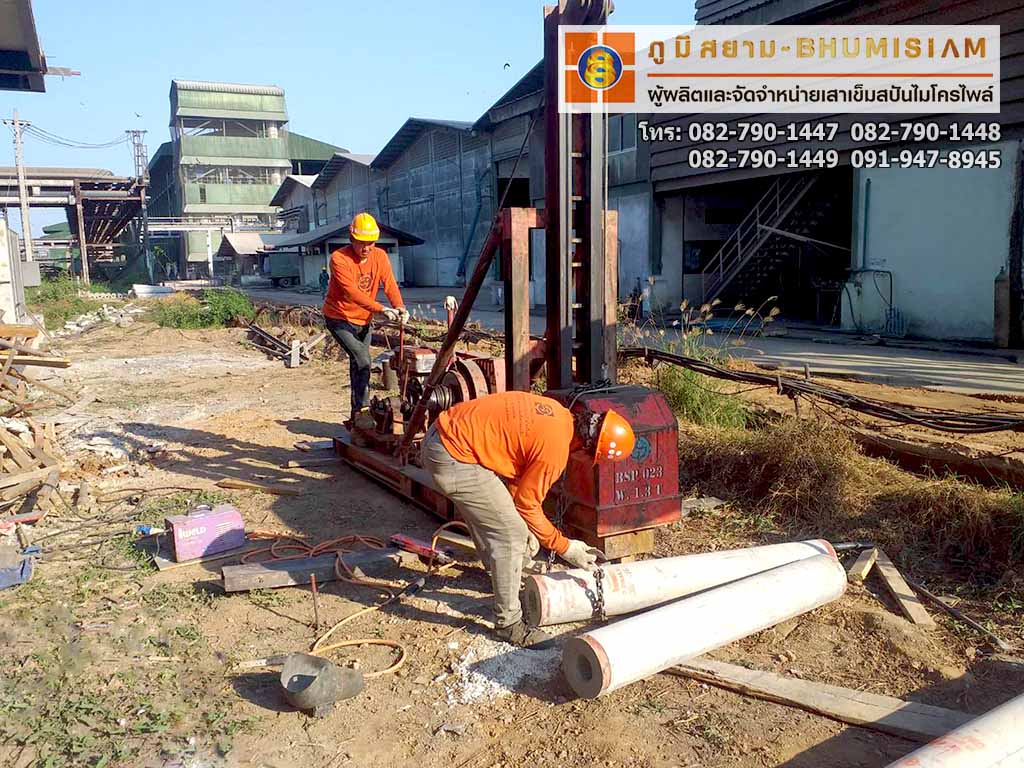

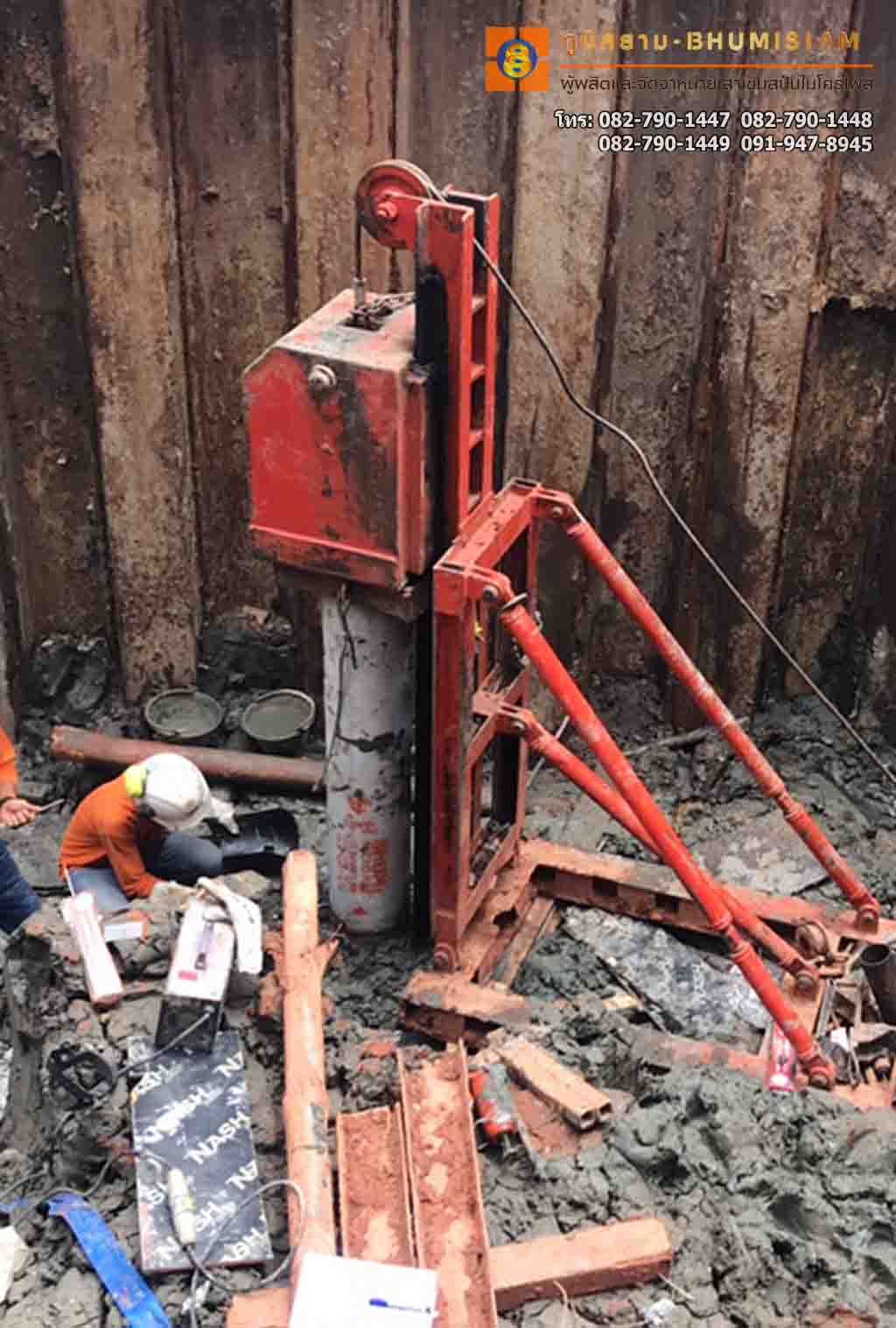

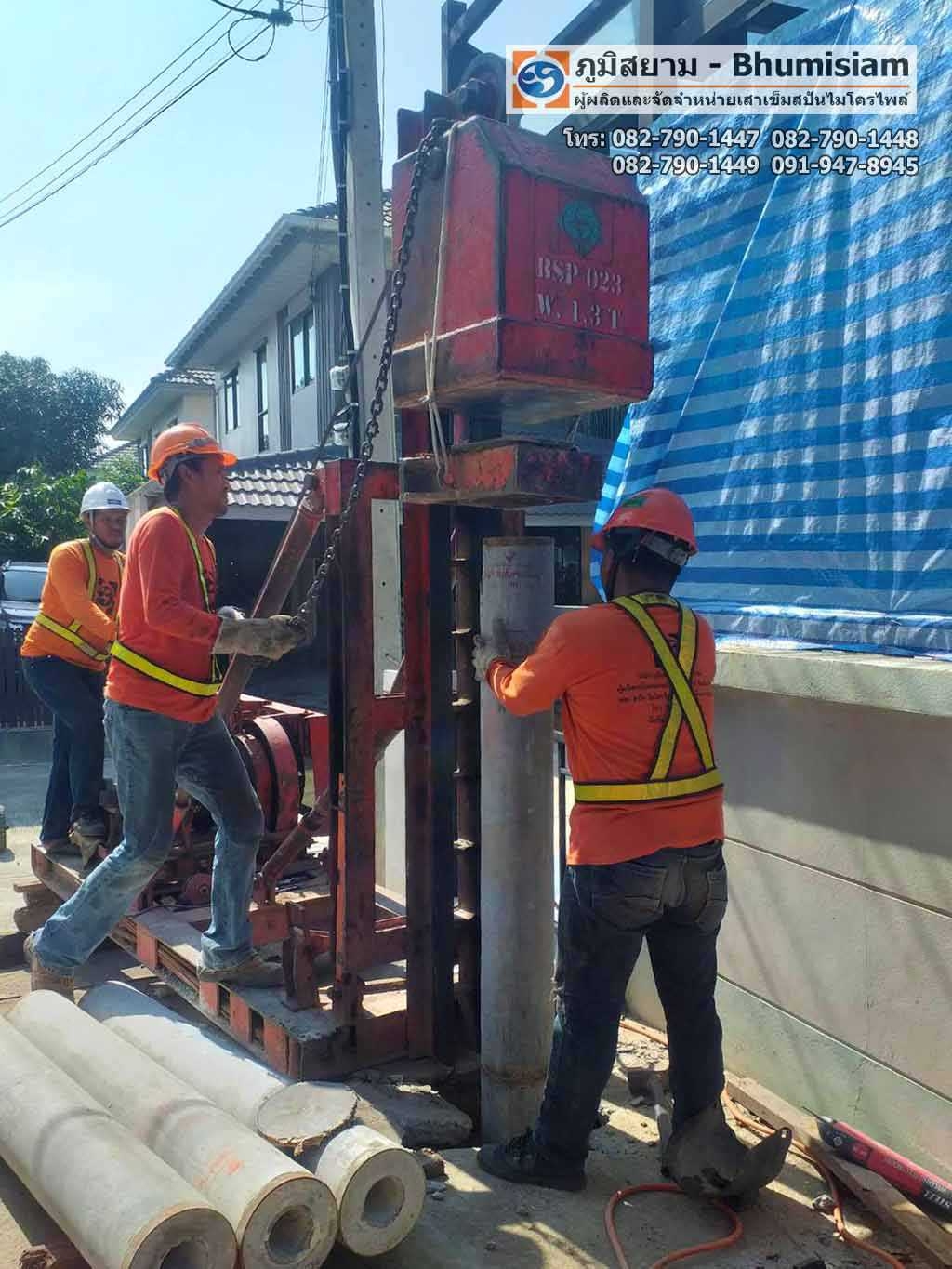

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

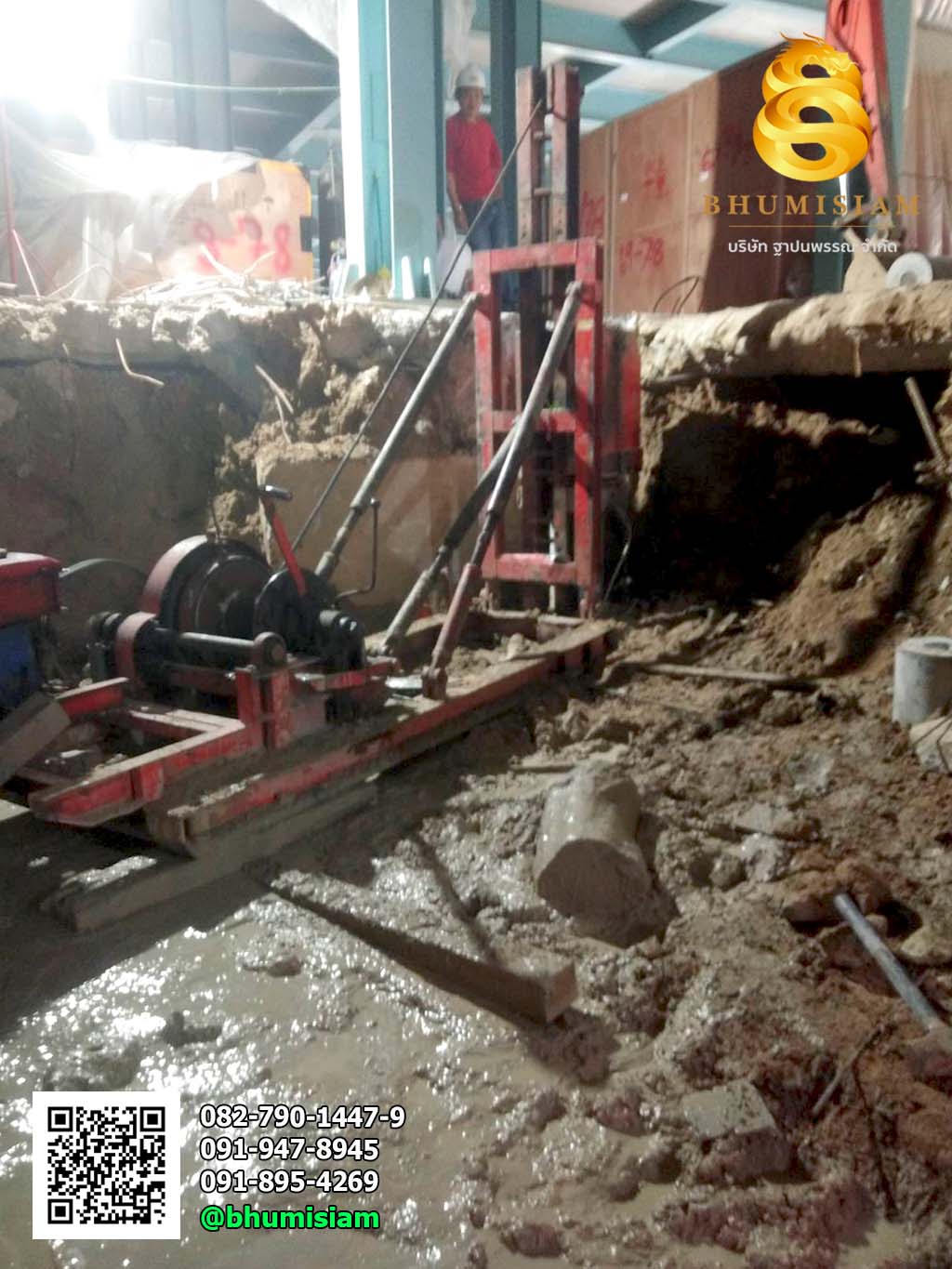

บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
☎️ 091-8989-561
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันพุธแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง” นะครับ

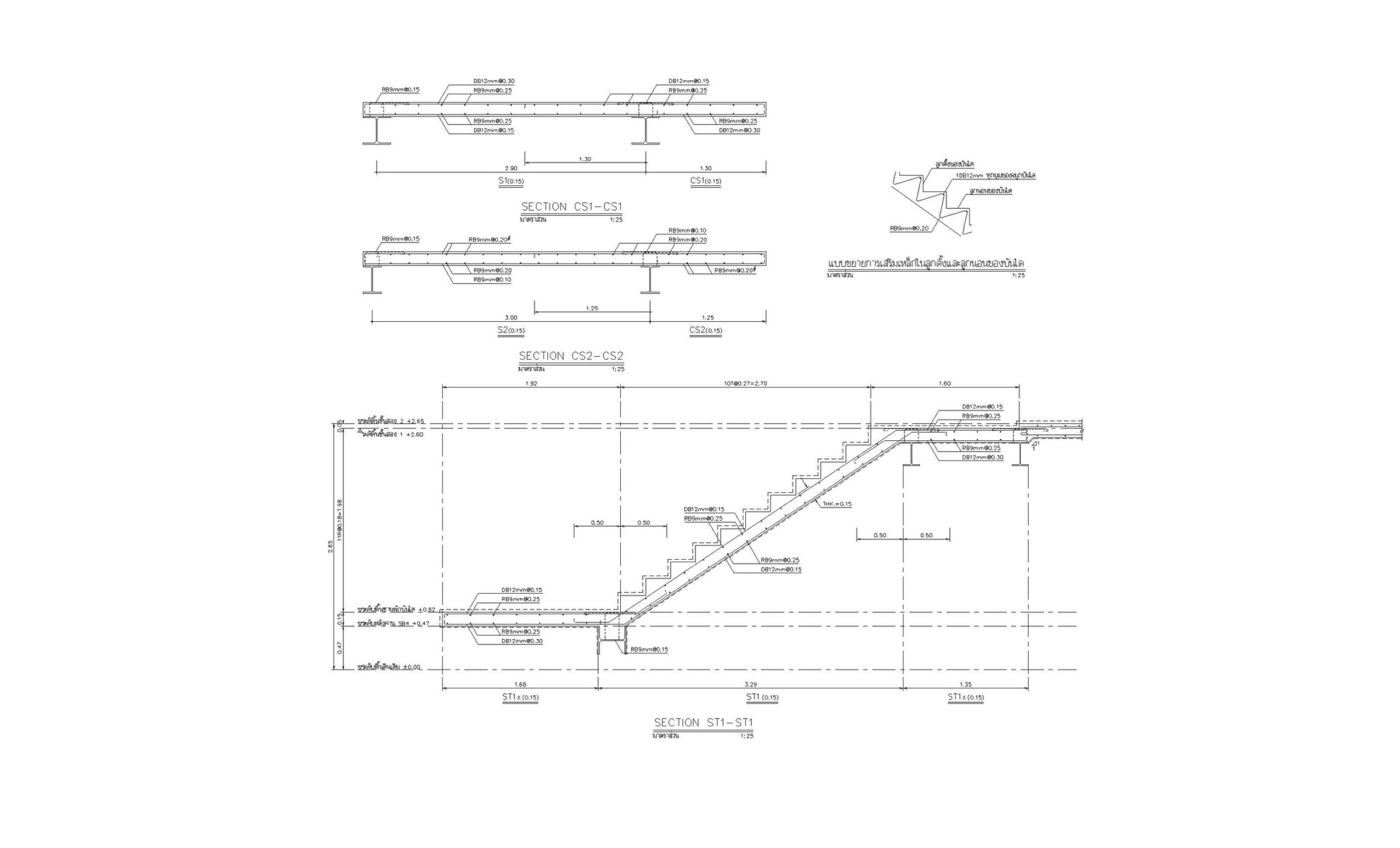

เนื่องจากเมื่อในสัปดาห์ก่อนหน้านี้ที่ผมได้โพสต์เกี่ยวกับเรื่อง การทำรายละเอียดของงานวิศวกรรมโครงสร้าง คสล ให้แก่ช่างที่ทำงานที่หน้างานในทำนองที่ว่า หน้าที่ของผู้ออกแบบที่ดีคือ ต้องคิดและคำนึงถึงอยู่เสมอว่าคนทำงานเค้าจะมีความเข้าใจถึงรายละเอียดต่างๆ ที่ผู้ออกแบบอย่างเราๆ นั้นได้ทำการคิดและทำการออกแบบไว้มากหรือน้อยเพียงใดในทุกๆ งานออกแบบ ไม่ว่างานนั้นจะเป็นงานเล็กหรืองานใหญ่เพียงใดก็ตาม โดยที่รูปที่ผมได้ใช้ในการโพสต์นั้นเป็นรูปของโครงสร้างคาน คสล ที่มีโครงสร้างพื้น คสล ติดตั้งอยู่ที่ด้านข้าง ซึ่งอาจจะทำให้แลดูแล้วมีความละม้ายคล้ายคลึงกับโครงสร้างคานรูปตัวทีหรือว่า REINFORCED CONCRETE T-BEAM ซึ่งก็ได้มีแฟนเพจท่านหนึ่งได้คอมเมนต์สอบถามผมเข้ามาในทำนองว่า หากเราจะทำการออกแบบโครงสร้างที่ผมแสดงนั้นโดยใช้หลักการของโครงสร้างคาน คสล รูปตัวทีจะดีกว่าหรือไม่?

ซึ่งผมก็ได้ตอบแฟนเพจท่านนี้ไปว่า การที่เพื่อนท่านนี้กล่าวเช่นนี้แสดงว่าเค้าอาจจะยังไม่เข้าใจหลักการของการออกแบบโครงสร้างคาน คสล รูปตัวทีอย่างแท้จริงแต่ไม่เป็นไร วันนี้ผมจะขออนุญาตใช้พื้นที่ตรงนี้ในการอธิบายว่าเพราะเหตุใดผมจึงกล่าวเช่นนั้นนะครับ

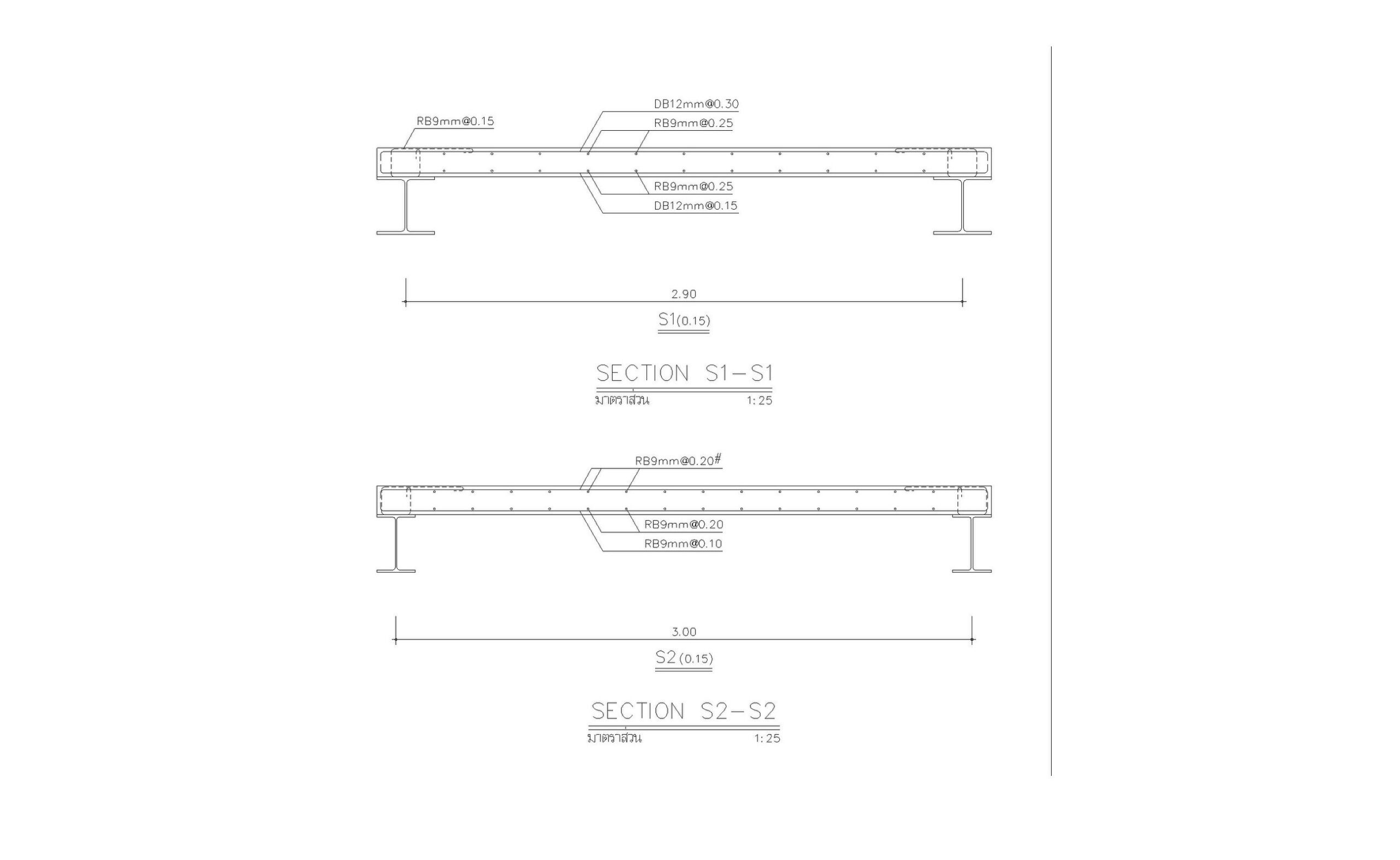

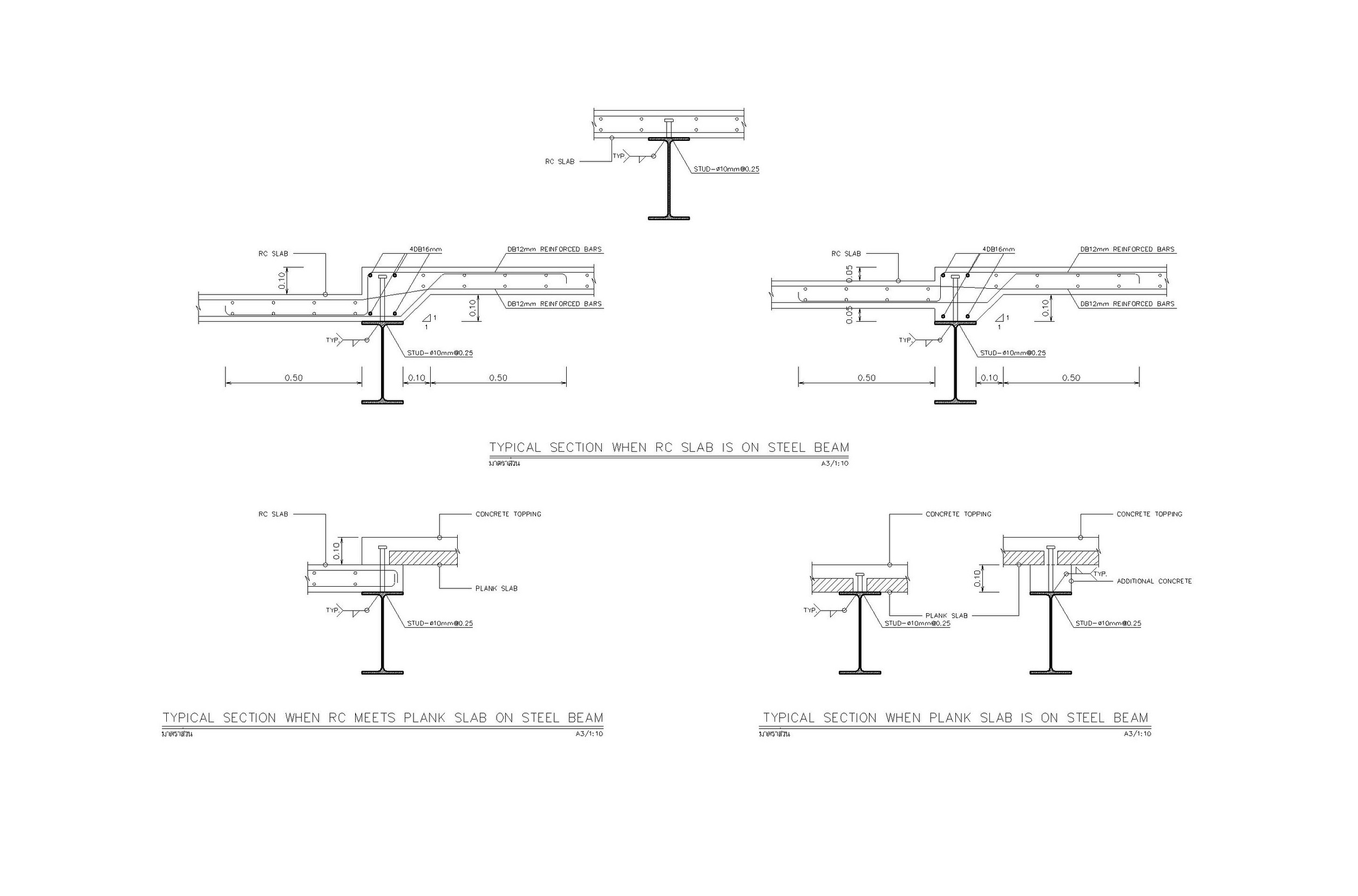

หากเพื่อนๆ ดูจากในรูปจะเห็นได้ว่า ปริมาณของเหล็กเสริมในแนวนอน ซึ่งก็คือเหล็กเสริมหลักในโครงสร้างคาน คสล นี้จะมีอยู่ด้วยกันทั้งที่ผิวบนและก็ผิวล่าง ซึ่งเหล็กเสริมที่ผิวด้านบนนั้นจะมีปริมาณของเหล็กเสริมที่มากกว่าเหล็กเสริมที่ผิวด้านล่างค่อนข้างที่จะมากเลยนะครับ

นั่นแสดงถึงอะไรครับ?
ถูกต้องแล้ว นั่นแสดงให้เห็นว่า โครงสร้างคาน คสล ของผมนั้นจะต้องทำหน้าที่รับค่าโมเมนต์ดัด “แบบลบ” มากกว่าที่จะทำหน้าที่รับค่าโมเมนต์ดัด “แบบบวก” เนื่องด้วยค่าโมเมนต์ดัดแบบลบนั้นจะทำให้ที่ผิว “ด้านล่าง” นั้นเกิด “แรงเค้นอัด” ซึ่งคอนกรีตจะทำหน้าที่ในการต้านทานเป็นหลัก ส่วนที่ผิว “ด้านบน” นั้นจะเกิดเป็น “แรงเค้นดึง” ซึ่งเหล็กเสริมก็จะทำหน้าที่ในการต้านทานแรงดังกล่าวนี้เป็นหลัก ในขณะที่ค่าแรงโมเมนต์ดัดแบบบวกที่โครงสร้างคาน คสล นี้จะต้องรับนั้นไม่ใช่แรงหลัก ซึ่งจะเห็นได้จากปริมาณของเหล็กเสริมที่อยู่ด้านล่างจะมีปริมาณที่น้อยกว่าทางด้านบนค่อนข้างที่จะมากเลยน่ะครับ

ดังนั้นหากสถานการณ์นั้นออกมาตรงกันข้ามนั่นก็คือ โครงสร้างคาน คสล ของผมนั้นจะต้องทำหน้าที่รับค่าโมเมนต์ดัดแบบบวกมากกว่าที่จะทำหน้าที่รับค่าโมเมนต์ดัดแบบลบ เมื่อนั้นผมจึงจะเลือกทำการออกแบบโครงสร้างคาน คสล โดยใช้หลักการของโครงสร้างคาน คสล รูปตัวทีเนื่องด้วยการออกแบบดังกล่าวนั้นจะเป็นการออกแบบที่มีความคุ้มค่า มีความประหยัดและมีประสิทธิภาพสูงที่สุดเพราะนั่นเท่ากับว่า เราอาศัยวัสดุคอนกรีตที่ใช้ในการทำการก่อสร้างโครงสร้างพื้น คสล ที่อยู่ด้านบนในการมาช่วยรับแรงเค้นอัดที่เกิดขึ้นจากค่าโมเมนต์ดัดแบบบวกนั่นเองครับ

ผมหวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันพุธ
#ความรู้เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง
#ลักษณะของค่าโมเมนต์ดัดที่เหมาะสมที่จะนำมาใช้ในการออกแบบโครงสร้างคานรูปตัวที
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

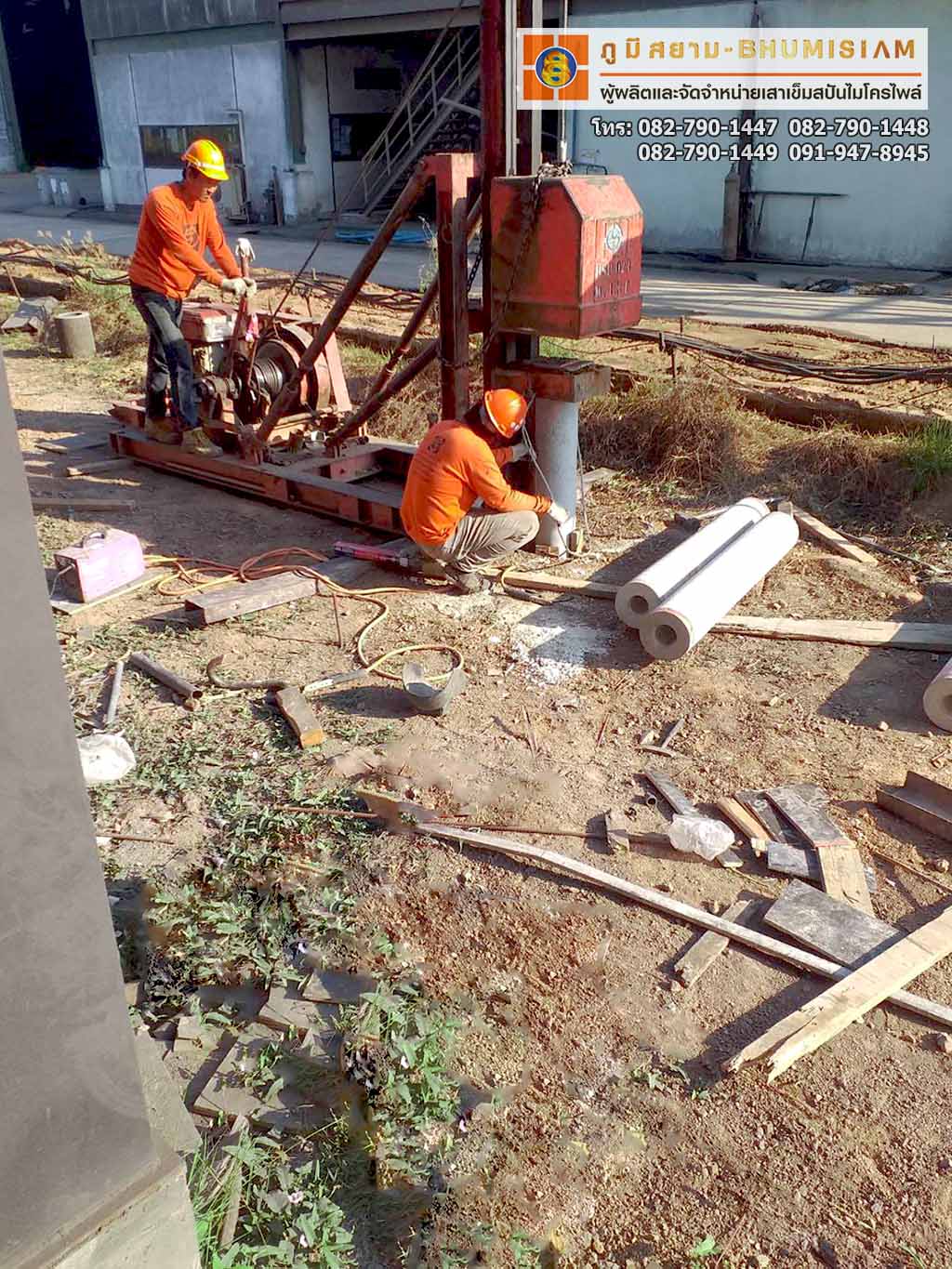

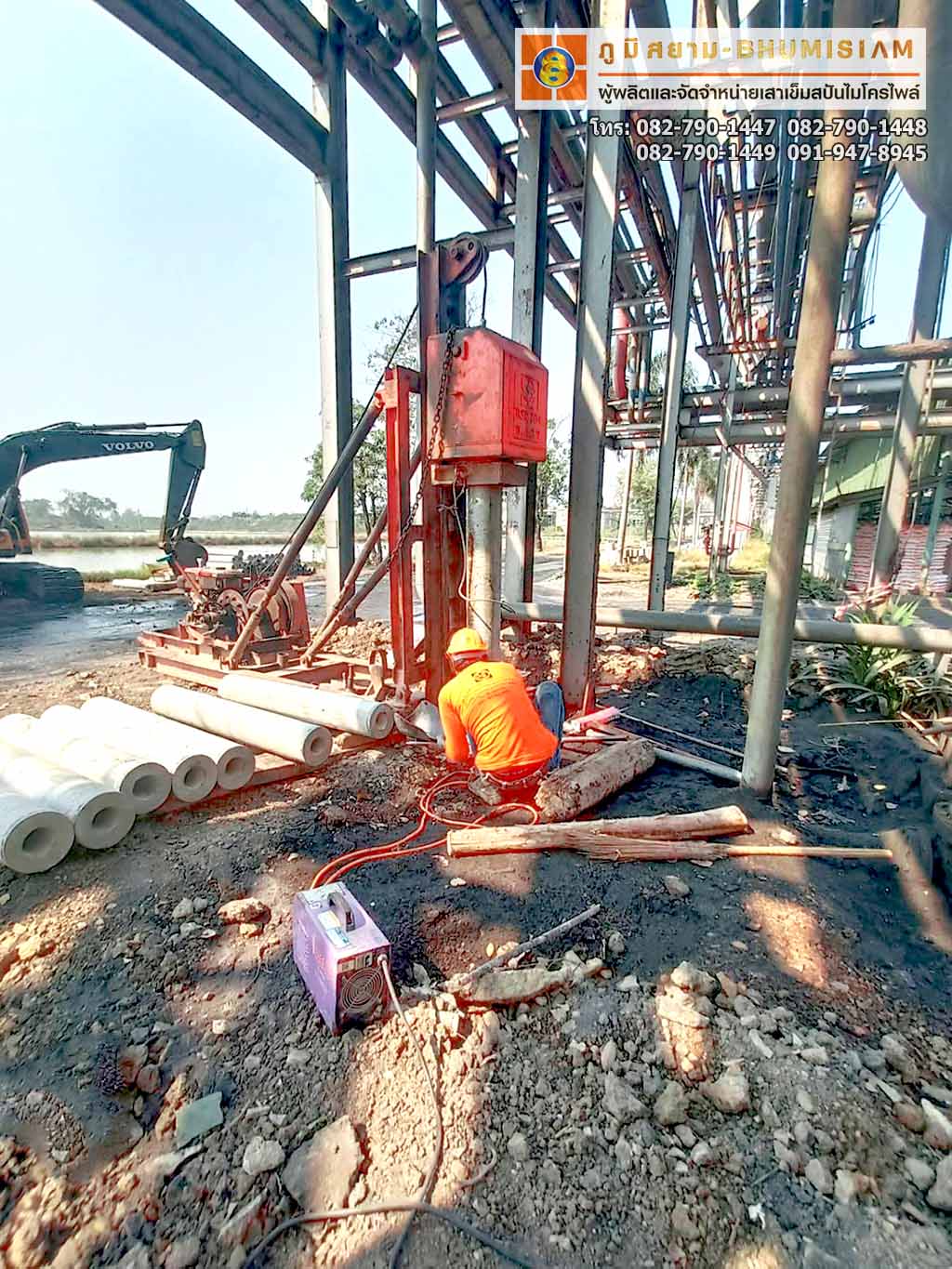

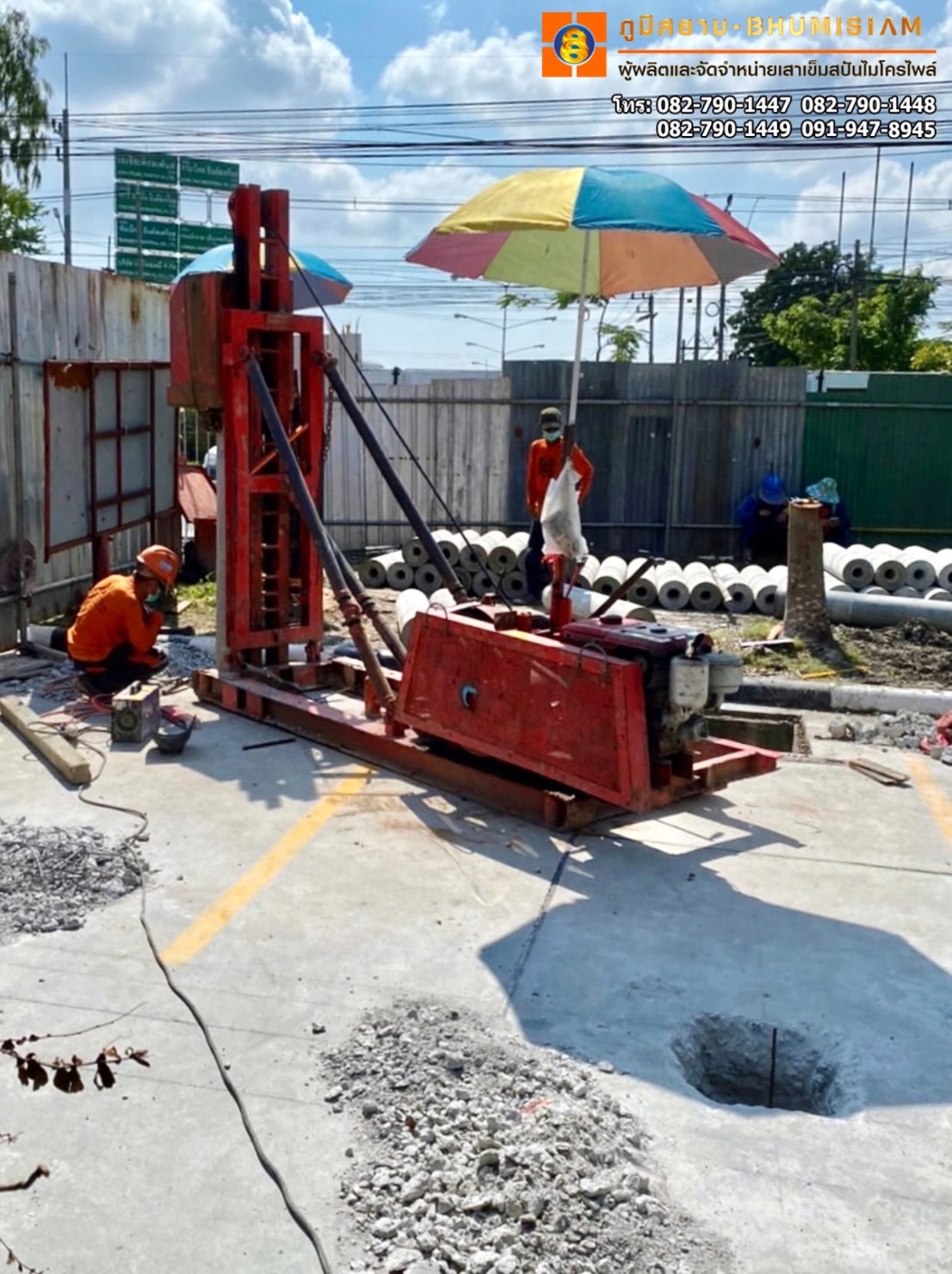

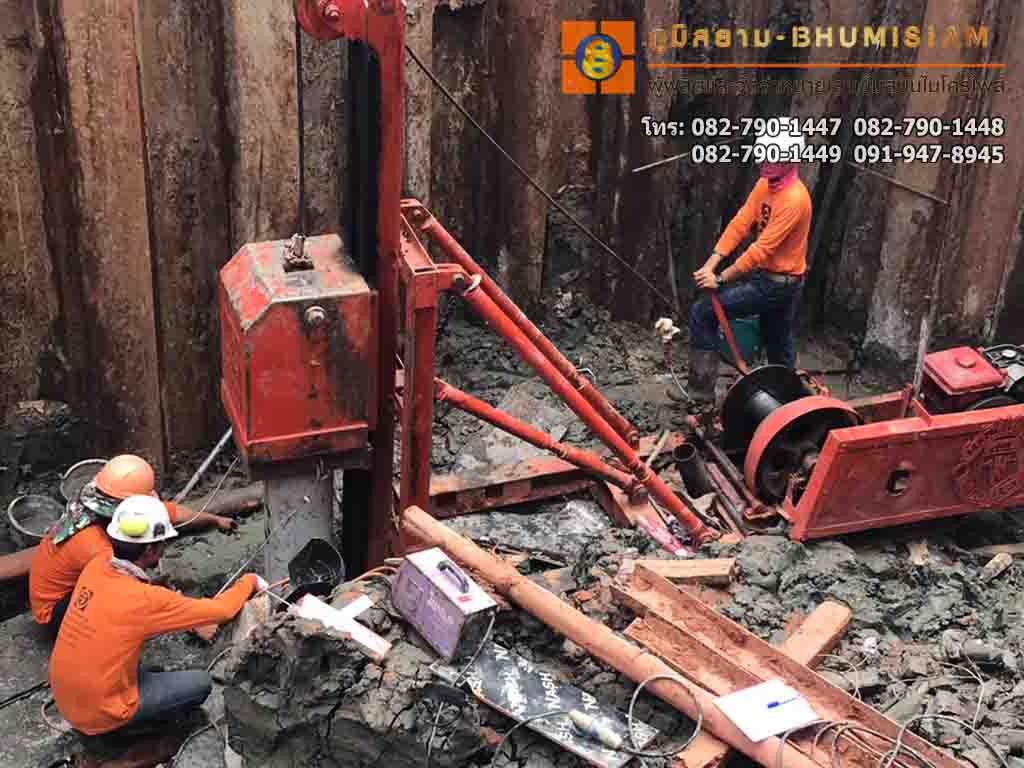

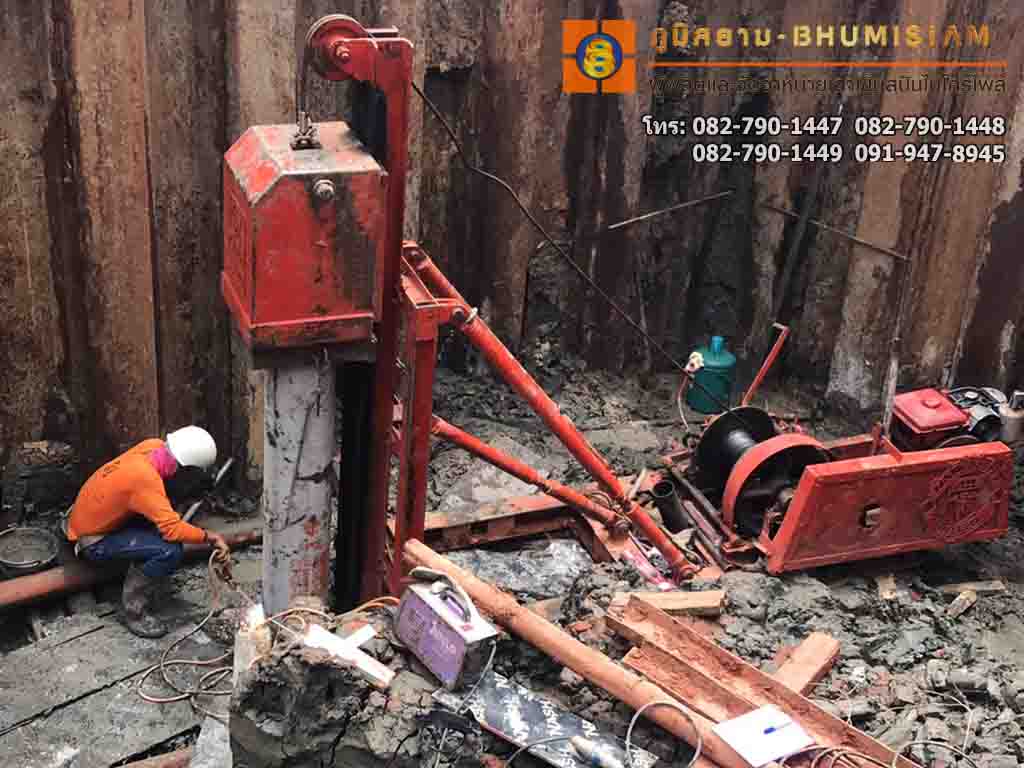

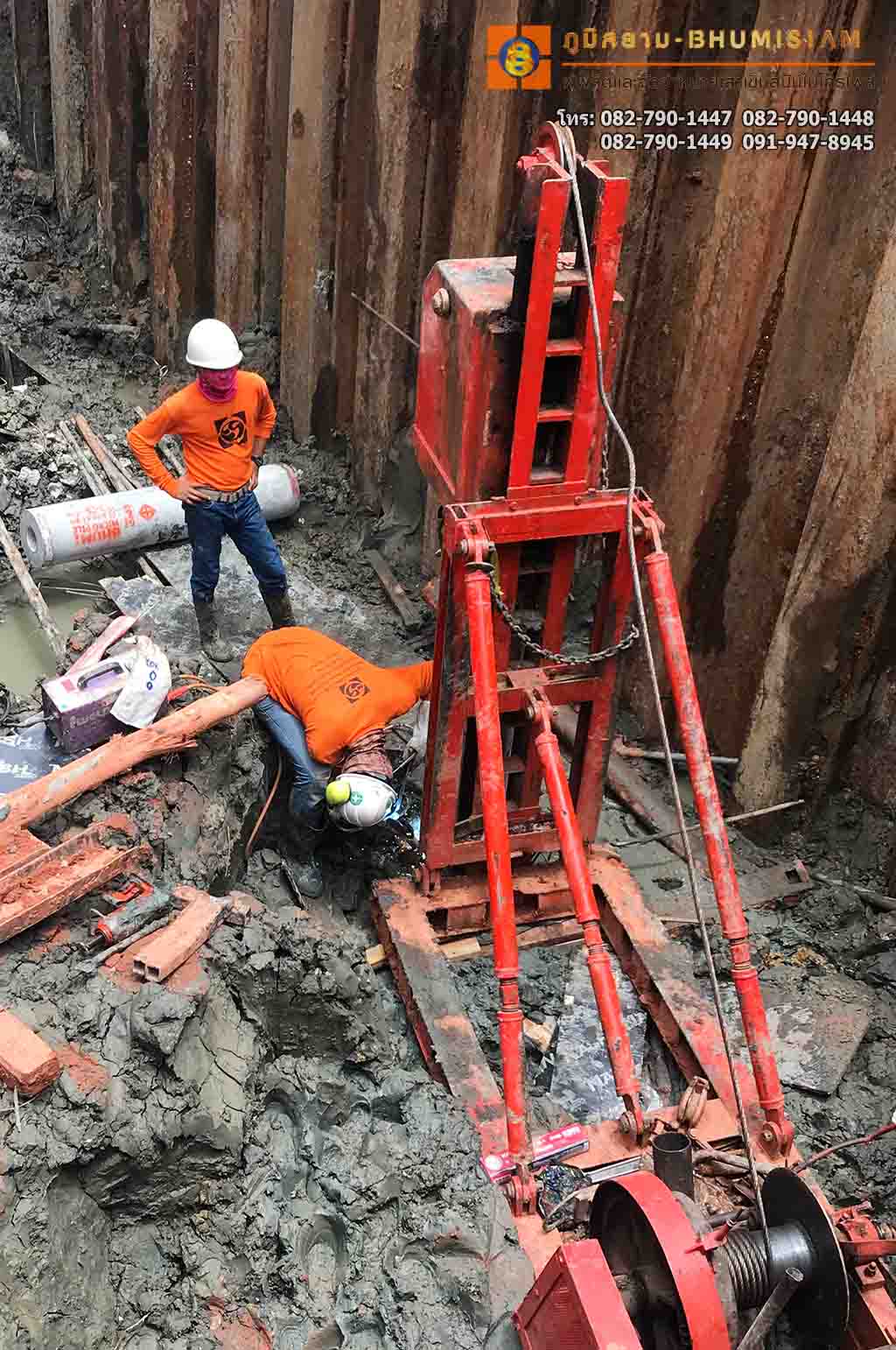

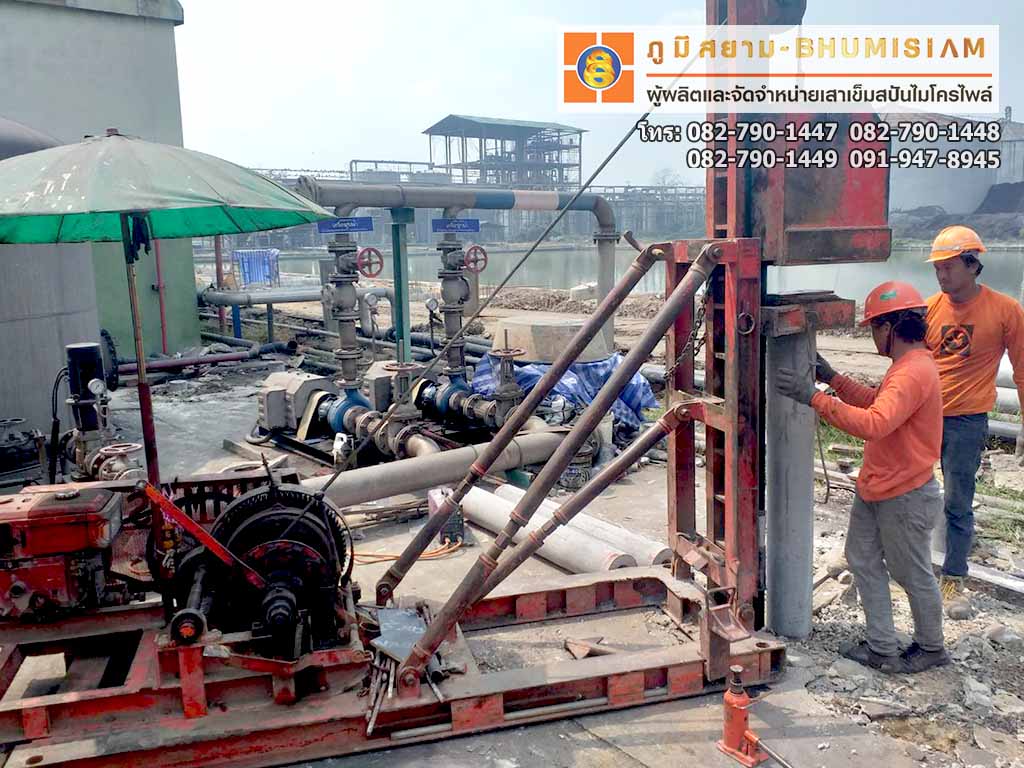

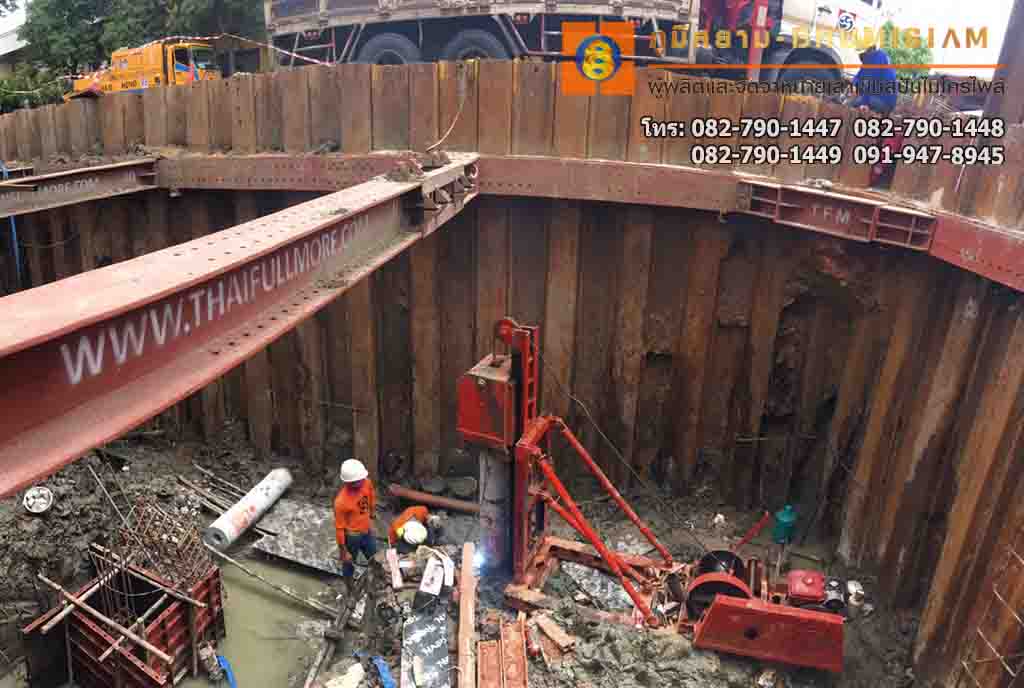

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

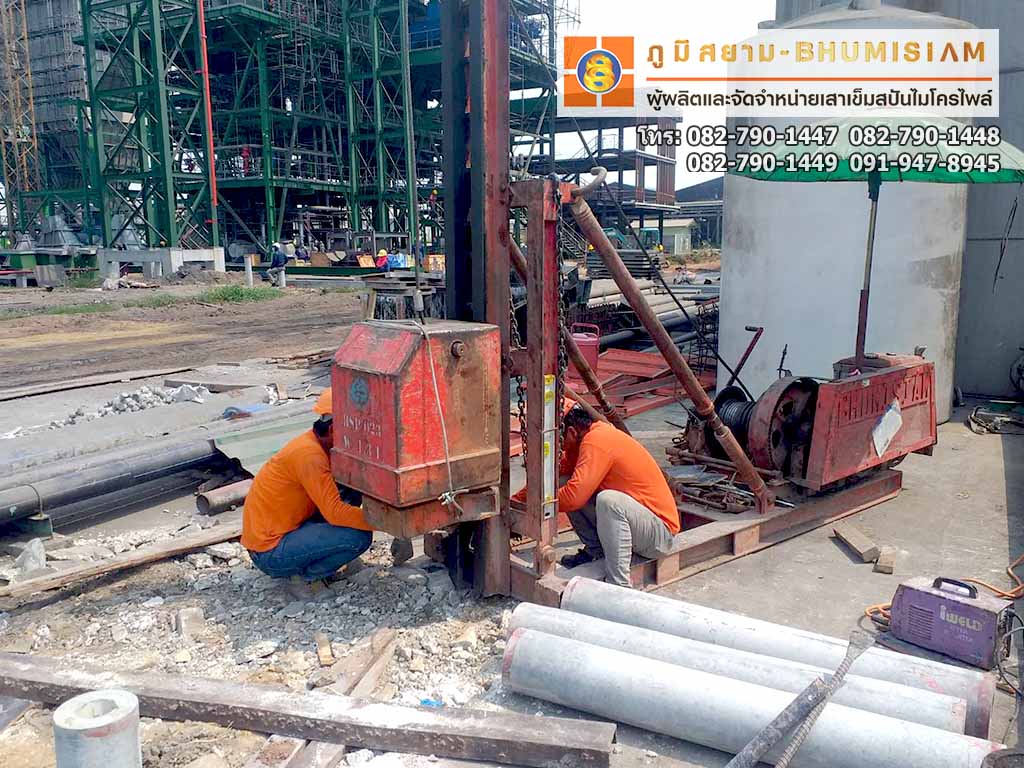

บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
☎️ 091-8989-561
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

ตามที่ผมได้รับปากกับเพื่อนๆ ไว้ว่าในวันนี้ผมจะขออนุญาตมาทำการสาธิตขั้นตอนในการคำนวณหาว่า หากเรามีหน้าตัดโครงสร้างเสา คสล ที่ถูกโอบรัดด้วยเหล็กปลอกแล้ว เราจะมีวิธีในการคำนวณหาค่าหน่วยแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้างได้อย่างไรบ้าง ดังนั้นเพื่อเป็นการไม่เสียเวลาผมจะทำการอธิบายขั้นตอนในการคำนวณผ่านตัวอย่างที่ผมได้ทำการกำหนดขึ้นมาก็แล้วกันนะครับ

ผมมีหน้าตัดของโครงสร้างเสา คสล ขนาดความกวามกว้างระบุหรือ NOMINAL WIDTH เท่ากับ 500 MM และความลึกระบุหรือ NOMINAL DEPTH เท่ากับ 700 MM แต่จะมีค่าความลึกที่ถูกทำการก่อสร้างจริงหรือ ACTUAL DEPTH เท่ากับ 690 MM โดยที่คอนกรีตนั้นจะมีค่าหน่วยแรงแรงอัดของคอนกรีตที่ยังไม่ถูกโอบรัดทางด้านข้างหรือ fc’ มีค่าเท่ากับ 210 KSC และเหล็กปลอกนั้นจะเป็นเหล็กข้ออ้อยที่มีค่าหน่วยแรงดึงที่จุดครากมีค่าเท่ากับ 4000 KSC ทั้งนี้ผมกำหนดให้ใช้ค่าตัวคูณกำลังส่วนเกินของวัสดุหรือ OVER STRENGTH FACTOR มีค่าเท่ากับ 1.25 และรายละเอียดของการเสริมเหล็กยืนและเหล็กปลอก รวมถึงมิติต่างๆ ของโครงสร้างเสา คสล และการเสริมเหล็กนั้นจะเป็นไปตามรูปที่ 1 ที่ผมได้แนบเอาไว้ในโพสต์ๆ นี้ หากผมทำการเสริมให้เหล็กปลอกทุกๆ เส้นภายในหน้าตัดของหน้าตัดของโครงสร้างเสา คสล นี้มีค่าของระยะห่างของเหล็กปลอกหรือ S ที่เท่าๆ กัน ซึ่งก็จะมีค่าเท่ากับ 150 MM ดังนั้นวันนี้เราจะมาทำการคำนวณหาว่าค่าหน่วยแรงแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้างหรือ fcc’ ของหน้าตัดของโครงสร้างเสา คสล ต้นนี้จะมีค่าเท่ากับเท่าใดไปพร้อมๆ กันนะครับ

เริ่มต้นจากอย่างแรกเลยคือ เราจะต้องทราบก่อนว่าเหล็กปลอกที่ใช้เสริมในหน้าตัดของโครงสร้างเสา คสล ของเรานั้นมีค่าเท่ากับเท่าใด ซึ่งกรณีของปัญหาข้อนี้เราจะพบว่า เหล็กปลอกนั้นจะมีขนาดที่เท่าๆ กันทั้งหมดนั่นก็คือ ขนาดเส้นผ่าศูนย์กลางเท่ากับ 12 MM ดังนั้นจะทำให้ค่าพื้นที่หน้าตัดของเหล็กปลอก 1 เส้น นั้นมีค่าเท่ากับ
Abh = π × (12/10)^(2) / 4
Abh = 1.13 CM^(2)

เราจะมาเริ่มต้นทำการคำนวณหาค่าแรงเค้นที่เกิดจากการโอบรัดของหน้าตัดของโครงสร้างเสา คสล ในด้านกว้างหรือ f2 กันก่อน ซึ่งก็จะพบว่าจะมีเหล็กปลอกที่ทำหน้าที่ในการโอบรัดเหล็กยืนอยู่ในด้านกว้างนี้ทั้งหมดเท่ากับ 3 เส้น ทำให้พื้นที่ของเหล็กปลอกที่ทำการโอบรัดอยู่ในด้านกว้างหรือ Ash2 นั้นจะมีค่าเท่ากับ
Ash2 = 1.13 × 3
Ash2 = 3.39 CM^(2)

ส่วนความกว้างของโครงสร้างเสา คสล ที่ถูกโอบรัดหรือ BC2 นั้นจะมีค่าเท่ากับ 420 MM ดังนั้นเราจะสามารถทำการคำนวณหาค่าๆ นี้ได้จากสมการต่อไปนี้
f2 = Ash2 × fs / ( BC2 × S )
f2 = 3.39 × 1.25 × 4000 / ( 420/10 × 150/10)
f2 = 26.9 KSC

ต่อมาเราจะมาทำการคำนวณหาค่าแรงเค้นที่เกิดจากการโอบรัดของหน้าตัดของโครงสร้างเสา คสล ในด้านลึกหรือ f3 กันต่อ ซึ่งก็จะพบว่าจะมีเหล็กปลอกที่ทำหน้าที่ในการโอบรัดเหล็กยืนอยู่ในด้านลึกนี้ทั้งหมดเท่ากับ 4 เส้น ทำให้พื้นที่ของเหล็กปลอกที่ทำการโอบรัดอยู่ในด้านกว้างหรือ Ash3 นั้นจะมีค่าเท่ากับ
Ash3 = 1.13 × 4
Ash3 = 4.52 CM^(2)

ส่วนความลึกของโครงสร้างเสา คสล ที่ถูกโอบรัดหรือ BC3 นั้นจะมีค่าเท่ากับ 610 MM ดังนั้นเราจะสามารถทำการคำนวณหาค่าๆ นี้ได้จากสมการต่อไปนี้
f3 = Ash3 × fs / ( BC3 × S )
f3 = 4.52 × 1.25 × 4000 / ( 610/10 × 150/10)
f3 = 24.7 KSC

ต่อมาเราจะมาทำการคำนวณหาค่าสัดส่วนระหว่างค่าระยะห่างของเหล็กปลอกต่อระยะของเสาแต่ละด้านโดยเฉลี่ยของหน้าตัดโครงสร้างเสา คสล นี้กัน ซึ่งเราจะสามารถทำการคำนวณหาค่าๆ นี้ได้จากสมการต่อไปนี้
S/BC AVERAGE = ( S/BC2 + S/BC3 ) / 2
S/BC AVERAGE = ( 150/420 + 150/610 ) / 2
S/BC AVERAGE = 0.30

ในขั้นตอนต่อมาเราจะมาทำการคำนวณหาค่าสัมประสิทธิ์การโอบรัดแบบประสิทธิผลหรือค่า ke กัน เมื่อเราพิจารณาหน้าตัดของโครงสร้างเสา คสล ของเราแล้วก็จะพบว่า จะมีเหล็กยืนที่ถูกยึดด้วยเหล็กปลอกหรือ NL อยู่ทั้งหมด 10 เส้น ด้วยกัน ดังนั้นเราจะสามารถทำการคำนวณหาค่าๆ นี้ได้จากสมการต่อไปนี้
Ke = ( 1 ‒ S/BC AVERAGE ) × ( NL ‒ 2 ) / NL
Ke = ( 1 ‒ 0.30 ) × ( 10 ‒ 2 ) / 10
Ke = 0.56

ดังนั้นเราจะสามารถทำการคำนวณหาค่าแรงเค้นที่เกิดจากการโอบรัดของหน้าตัดของโครงสร้างเสา คสล แบบประสิทธิผลหรือ fie ซึ่งจะสามารถทำการคำนวณได้จากผลของการคูณกันระหว่างค่า ke กับค่า fi ซึ่งจะมีค่าเท่ากับ
f2e = ke × f2
f2e = 0.56 × 26.9
f2e = 15.06 KSC
และ
f3e = ke × f3
f3e = 0.56 × 24.7
f3e = 13.83 KSC

หลังจากนั้นเราจะมาทำการคำนวณหาค่าที่อยู่ในแกน X และ Y ที่เราจะนำไปใช้ในการพิจารณาต่อในแผนภูมิในรูปที่ 2 ที่ผมได้แนบมาในโพสต์ๆ นี้ด้วย ซึ่งก็จะเป็นค่าสัดส่วนระหว่างค่าแรงเค้นที่เกิดจากการโอบรัดของหน้าตัดของโครงสร้างเสา คสล แบบประสิทธิผลส่วนด้วยค่าหน่วยแรงแรงอัดของคอนกรีตที่ยังไม่ถูกโอบรัดทางด้านข้างที่ถูกปรับแก้ค่าแล้ว ทั้งนี้สำหรับปัญหาข้อนี้ผมจะใช้ค่าการปรับแก้เท่ากับ 0.85 ตามที่มาตรฐานการออกแบบได้แนะนำให้ใช้ก็แล้วกันนะ ดังนั้นค่าในแกน X และ Y ก็จะมีค่าที่ได้จากการคำนวณเท่ากับ
X = f3e / ( C × fc’ )
X = 13.83 / ( 0.85 × 210 )
X = 0.077
และ
Y = f2e / ( C × fc’ )
Y = 15.06 / ( 0.85 × 210 )
Y = 0.084

ซึ่งผลจากการพิจารณาค่าในแกน X และ Y ก็จะพบว่าค่าหน่วยแรงแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้างส่วนด้วยค่าหน่วยแรงแรงอัดของคอนกรีตที่ยังไม่ถูกโอบรัดทางด้านข้างที่ถูกปรับแก้ค่าแล้วจะมีค่าประมาณ 1.45 ดังนั้นหากเราแทนค่าๆ นี้ลงไปในสมการข้างล่าง เราก็จะสามารถทำการคำนวณหาค่าหน่วยแรงแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้างออกมาได้มีค่าเท่ากับ
fcc’ / ( C × fc’ ) = 1.45
fcc’ / ( 0.85 × 210 ) = 1.45
fcc’ = 1.45 × 0.85 × 210
fcc’ = 259 KSC
fcc’ ≈ 260 KSC

ซึ่งเราจะเห็นได้ว่าค่าหน่วยแรงแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้างนั้นจะมีค่าสูงกว่าค่าหน่วยแรงแรงอัดของคอนกรีตที่ยังไม่ถูกโอบรัดทางด้านข้างอยู่ที่ประมาณ 1.24 เท่า ทั้งนี้หากเรามีความต้องการที่จะเพิ่มค่าสัดส่วนของค่าหน่วยแรงนี้ให้มีค่าที่เพิ่มสูงขึ้นกว่านี้อีก นั่นก็แสดงว่าเราจะต้องทำการลดระยะช่วงว่างของเหล็กปลอกให้มีความถี่มากยิ่งขึ้นและ/หรือทำการเพิ่มขนาดของพื้นที่หน้าตัดของเหล็กปลอกในแต่ละชั้นให้มีค่าที่มากยิ่งขึ้นไปอีกก็ได้นะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#ความสำคัญของหน่วยแรงอัดของคอนกรีตที่ถูกโอบรัดทางด้านข้าง
#ครั้งที่2
